产品使用说明书
1 概述

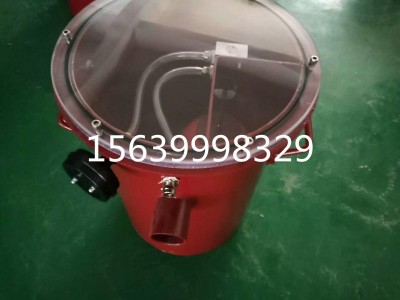

KWQF-Ⅰ矿用瓦斯抽采管自动放水器以下（简称放水器），适应新版《煤矿安全规程》的要求而开发的一种瓦斯抽采系统的自动放水器。它使得井下瓦斯抽采管路由原来的人工放水改为全自动无电源放水，并可以既放煤渣又放水，在井下安装操作，既方便又省事，也可以输出信号到地面监控能看到放水状态。
2 使用环境
a.环境温度：0～40℃；
b.大气压力：86KPa～106KPa；
c.无剧烈冲击振动和滴水的地方；
d.周围介质中不含有破坏金属和绝缘的活动性*物质,但可以使用在有粉尘及气体(*混合物)爆炸危险的环境中；
e.安装类别：Ⅲ类；
f.污染等级:三级。
3 技术参数
|
执行标准： |
GB3826-2000.4 |
|
集水箱容积： |
15L |
|
放水时间： |
1min |
|
工作方式： |
适用于长期工作制（机械式带信号输出） |
|
外形尺寸： |
500×480×510mm |
|
重 量： |
约31Kg |
4 结构特点及工作原理
4.1 结构特点
结构特点如下图
4.2 工作原理
在放水器外安装有出水单向阀，在内腔内安装有三通机械阀，当机械阀处于打开状态，其常开端与瓦斯抽采管连接，出水单向阀因抽采管负压的作用而闭合，此时放水器处于储水状态。
当储水器水满时，三通机械阀动作，其常开端闭合，与排气管连接的常闭端打开，此时放水器的水在重力的作用下通过出水单向阀完成自动放水。经过1min放水时间，高压浮球使得三通机械阀打开，放水器则进入下一储水状态。
5 安装、使用和维护
在安装和使用之前，应认*阅读本使用说明书。
在安装之前,首先要把2寸软管套上进水口一起用实用铁丝带扎上，不能有漏气，就可以使用。安装时应放在水平位置,进水管路高于进水口。透明大盖和O型圈用螺丝压紧适合密封即可。严禁有漏气，在开盖及安装工作中，应特别注意保护橡皮O型圈，不得有明显机械损伤。使用中三通机械阀出现问题、用压力水管直接从透明管内压进去、顺着阀体拉杆上下多拉动就即可使用。本放水器是碳钢制作，需要用户合理配合安排专人专护，工作环境恶劣和其它普通巷道环境不同要定期内外清理。比如发现间题井下处理不了，应拿到地面进行维修。如仍有问题，请找生产厂家，切记不得随意改动零部件。
6 注意事项
在井下使用时，严禁打开PC盖！
7 故障分析与处理
在确保连接正确的情况下，发生故障请按下表进行分析与处理。
|
故障现象 |
原因分析 |
处理方法 |
备注 |
|
放水器不排水 |
1、内部单向阀夹住异物或损坏导致漏气 2、内部机械阀关不上 |
1、下盖后将异物取出或换单向阀 2、加润滑油或换机械阀 |
|
|
放水器不储水 |
1、进水管路不高于进水口 2、外部单向阀夹住异物或损坏导致漏气 3、上盖漏气 |
1、换位置 2、将异物取出或清洗单向阀 3、加紧螺丝或换上盖及O型圈 |
|
8保修承诺
本产品保修期为12个月，自发货之日起计算。在此期间非人为原因损坏，本公司负责免费维修（不可抗拒因素除外，例如：自然灾害、战争等）。
