ZYJ-400/130型架柱式液压回转钻机
ZYJ-400/130型架柱式液压回转钻机，适用于钻进地质勘探孔、瓦斯抽放孔、探水孔、煤巷超前贯通孔和岩巷探煤孔等，由于架柱具备全方位调节功能，亦可完成巷道全锚护时在顶板、底板和侧帮上的钻孔施工作业。

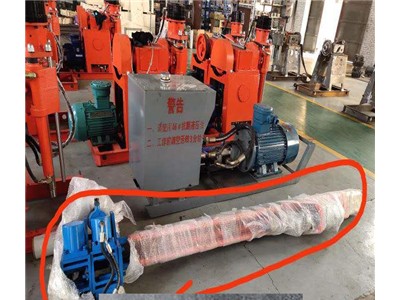

该产品由主机和配套泵站组成，主机由立柱、付支柱和外挎式推进器及其拖动的液压动力头组成。整机具有扭矩转速高、钻孔效率高、解体性好、操作方便、性能可靠的特点。同时可配多种形式及规格的钻具使用，适应不同钻探要求。适用范围：
ZYJ架柱式液压回转钻机，使用硬质合金、金刚石复合片钻头高效螺旋钻杆配煤钻头回转钻进，可适用于岩巷面和采掘面的超前瓦斯和水的探测眼的开孔。
结构特点：
该钻机的显著特点就是整机重量轻、操作简单、故障率低。自身配有支撑和固定导轨的支柱，采用顶天立地的顶紧方式，导轨和立柱之间采用了360度可调的连接盘，保证了钻机打孔角度的&plu*n;90度可调。
|
|
序号 |
检验项目 |
单位 |
参数 |
|
主
机 |
1 |
工作压力 |
Mpa |
12 |
|
2 |
额定转矩 |
N.m |
400 |
|
|
3 |
额定转速 |
r/min |
130 |
|
|
4 |
额定流量 |
L/min |
43/13 |
|
|
5 |
推进行程 |
mm |
1100 |
|
|
6 |
钻孔直径 |
mm |
Φ65-Φ115 |
|
|
7 |
导轨长度 |
mm |
1910 |
|
|
8 |
钻机*大高度 |
mm |
4000 |
|
|
9 |
钻机*小高度 |
mm |
1500 |
|
|
10 |
标准架柱重量 |
Kg |
140 |
|
|
11 |
钻孔速度 |
mm/min |
200 |
|
|
12 |
钻孔深度 |
m |
200 |
|
|
泵 站 |
13 |
额定压力 |
Mpa |
12 |
|
14 |
额定流量 |
L/min |
45/14 |
|
|
15 |
电机额定功率 |
KW |
15 |
