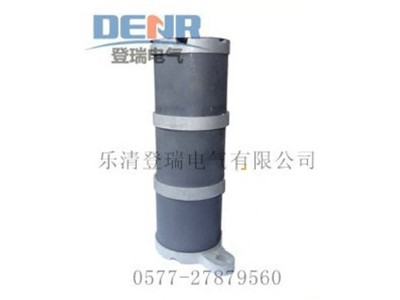

RXQ-35,RXQ-20一次消谐器安装方式
LXQⅡ系列消谐电阻器体积较小，可以采用任意方式安装。例如，可以直接固定在PT本体的螺杆上，也可以固定在PT附近支架上。若安装在柜内，RXQ-35消谐器本体与周围接地体的距离建议≥2cm。消谐器上端与PT中性点采用绝缘导线连接，截面不小于2mm2 。
RXQ-35,RXQ-20一次消谐器接线方式
(1) 三个单相PT
将三个单相PT高压绕组尾端(X·Y·Z)并联成中性点(0)，把消谐器串接在中性点(0)与地之间。具体接线方式如图四。
图四 三个单相PT接线图
(2) 三相五柱PT
把消谐器串接在三相五柱PT中性点(0)与地之间。RXQ-35具体接线如图五。
图五 三相五柱PT接线图
RXQ-35,RXQ-20一次消谐器注意事项
(1) 消谐器在运输、储存、开箱过程中免受冲击、碰撞。安装使用前，应放在清洁干燥的房间内，不要受腐蚀性气体或液体侵蚀。
(2) 在日常运行中，由于单相接地或负载不对称等其它原因造成三相电压不对称，此时消谐器上有一定电压，运行人员勿直接接触。
(3) RXQ-35消谐器串接于交流6～35kV非有效接地系统PT一次绕组中性点与地之间，在一个系统中接有多台PT时，应每台PT的三相高压绕组中性点装一台消谐器，才能有效地限制弧光接地过电压和消除铁磁谐振。
(4) 用户不得随意拆开产品。
