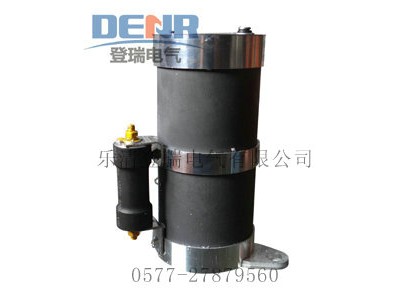

乐清登瑞电气有限公司供应LXQIIID-10一次消谐器,LXQIIID-10一次消谐器批发价格,找LXQIIID-10一次消谐器厂家,就选登瑞电气,详情请来电咨询!以下是关于LXQIIID-10一次消谐器的详细介绍:
LXQ系列一次消谐器按照PT所在电网额定电压可以分为10kV及35kV两种,其中10kV消谐器也适用于6kV电网中的PT。选取LXQIIID-10一次消谐器的型号除了与压变所在电网额定电压有关,还与压变高压绕组X端(尾端)的绝缘等级有关。由于消谐器是串在PT一次绕组中性点与地之间的非线性阻尼电阻,其非线性特征使得消谐器在正常工作电流段具有一定的阻值,从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流(如雷击、电网断线谐振)时,会产生一个比较大的电压,如果压变尾端绝缘等级不强(俗称弱绝缘压变,其高压尾端与二次侧一同输出),就有可能损坏压变X端绝缘。针对这种情况,LXQIII(D)-10,LXQ-10一次消谐器因压变X端绝缘等级不同而分为LXQ型和LXQ(D)型。LXQ(D)型提供一个D参数元件,该元件能有效限制消谐器两端电压,使其在弱绝缘压变的绝缘耐受水平之下,从而有效保护中性点绝缘
LXQIIID-10一次消谐器安装方式
一次消谐器必须安装在压变中性点与地之间,下端固定接地,上端接中性点,如下图所示。若安装在压变柜内,消谐器与周围接地体的距离建议≥2cm。一次消谐器上端与压变中性点采用绝缘导线连接。消协器不分正负极,一般垂直安装,也可以水平安装。
未接LXQIII(D)-10,LXQ-10一次消谐器前,三个单相压变高压绕组尾(X.Y.Z)直接接地或是并联成中性点(0)接地。接消谐器时,必须将直接接地的高压绕组尾或中性点(0)与地断开。LXQIIID-10一次消谐器接在中性点(0)与地之间(中性点不再直接接地)。 2.2三相五柱压变(PT)时: 未接消谐器前,三相五柱压变中性点(0)直接接地,接消谐器时必须将中性点(0)与地断开,消谐器接在中性点(0)与地之间(中性点不再直接接地)。(信息来源:免费B2B网站 http://www.cngaoge.cn)
登瑞电气一次消谐器型号有哪些
LXQ-10,LXQ-6D,LXQ-10D,LXQ-20D,LXQ-35D,LXQD-6,LXQD-10,LXQD-20,LXQD-35,LXQⅢD-6,LXQⅢD-10,LXQⅢ-20,LXQⅢD-35,LXQ3D-6,LXQ3D-10,LXQ3D-20,LXQ3D-35,LXQII-6D,LXQII-10D,LXQII-20D,LXQII-35D,LXQ2D-6,LXQ2D-10,LXQ2D-20,LXQ2D-35,LXQⅢ-6D,LXQⅢ-10D,LXQⅢ-20D,LXQⅢ-35D,LXQ3-6D,LXQ3-10D,LXQ-10,LXQ3-20D,LXQ3-35D,RXQ-6D,RXQ-10D,RXQ-20D,RXQ-35D,RXQD-6,RXQD-10,RXQD-20,RXQD-35,RXQⅢD-6,RXQⅢD-10,RXQⅢ-20,RXQⅢD-35,RXQ3D-6,RXQ3D-10,RXQ3D-20,RXQ3D-35,RXQII-6D,RXQII-10D,RXQII-20D,RXQII-35D,RXQ2D-6,RXQ2D-10,RXQ2D-20,RXQ2D-35,RXQⅢ-6D,RXQⅢ-10D,RXQⅢ-20D,RXQⅢ-35D,RXQ3-6D,RXQ3-10D,RXQ3-20D,RXQ3-35D,LXQ-35,*-LXQ-10,*-LXQ-6 RXQ1-10GY,LXQ1-10GY,RXQ1-35GY,LXQ1-35GY,RXQ-10GY,RXQ-35GY,LXQ-35
相关搜索:一次消谐器 http://www.gaoge-ele.com
如果你想对产品有更深入的了解,如:消谐器电阻正常多大,二次消谐器,pt一次消谐器,一次消谐器试验方法,一次消谐器工作原理,一次消谐器现场接线图,pt二次消谐器原理图,电压互感器消谐装置符号,一次消谐器电气符号等内容感兴趣,请登陆登瑞电气公司网站查看。
本条信息供应LXQIIID-10一次消谐器,LXQIIID-10一次消谐器批发价格由登瑞电气提供,产品描述资料如有变更不另行通知,具体请登陆乐清登瑞电气有限公司官网了解或电话咨询为准
