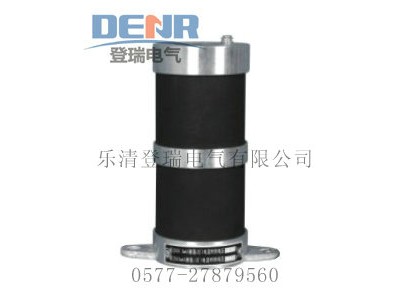

LXQ3-10一次消谐器检验方法
LXQ3-10一次消谐器伏安特性试验
用峰值毫安表（或峰值电压表）测量消谐器的伏安特性。LXQ-10测试接线方法如图六。
图六 伏安特性测试接线图
LXQ3-10一次消谐器通流试验
用上述方法将电流升到250 *～300 *，通流10分钟后使试品发热到100℃～300℃，再用冷水喷淋，应无任何损坏。
注意：此项试验在4～5分钟时会因温度升高而产生烟雾，这是正常的，不会损坏LXQ-10消谐器。
LXQ3-10一次消谐器选型须知
LXQ3系列消谐电阻器按照PT所在电网额定电压不同可以分为6kV 、10kV及35kV三种。
选取消谐器的型号除了与PT所在电网的额定电压有关外，还与PT高压绕组尾端(X端)的绝缘等级有关。由于消谐器是串接在PT一次绕组中性点与地之间的非线性阻尼器件，其非线性特征使消谐器在正常工作电流段具有一定的阻值，从而有效的限制高压涌流和铁磁谐振。可是当电网发生异常的大电流(如雷击、和三相不平衡时,电网断线谐振)时，LXQ-10会产生一个比较高的电压，使铁磁产生谐振如果PT尾端绝缘等级不高(俗称弱绝缘PT，其高压绕组尾端与二次侧一同输出)，就有可能损坏PT的尾端绝缘。针对这种情况，LXQ3系列消谐电阻器因PT尾端绝缘等级不同分为LXQ3型和LXQ(D)3型。
供表型号:LXQ3-6,LXQ3-10,LXQ3-35一次消谐器,详情请登陆http://www.27879260.com
