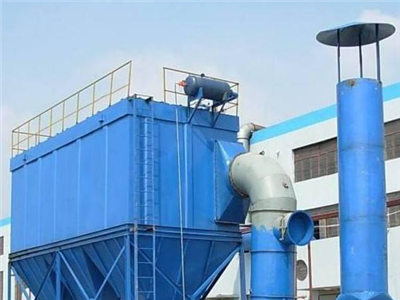

布袋除尘器结构图：
袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。
袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着决定性的作用。为此，清灰方法是区分袋式除尘器的特性*，也是袋式除尘器运行中重要的一环。
布袋除尘器结构型式
1、按滤袋的形状分为：扁形袋（梯形及平板形）和圆形袋（圆筒形）。
2、按进出风方式分为：下进风上出风及上进风下出风和直流式（只限于板状扁袋）。
3、按袋的过滤方式分为：外滤式及内滤式。
滤料用纤维，有棉纤维、毛纤维、合成纤维以及玻璃纤维等，不同纤维织成的滤料具有不同性能。常用的滤料有208或901涤轮绒布，使用温度一般不超过120℃，经过硅硐树脂处理的玻璃纤维滤袋，使用温度一般不超过250℃，棉毛织物一般适用于没有腐蚀性；温度在80-90℃以下含尘气体。
