使用方法:用于光缆引下及跳接时固定光缆，每1.5-2.0米光缆需安装一套。
可根据实际使用环境来进行调整。如遇恶劣环境可适当增加线夹数量。
订货须知:1.需提供对应光缆缆径或型号。
2.引下线夹分杆用和塔用两种，如为杆用，则需提供杆径。
3.若用在普通小线路中，也可选择镂空型钢带ADSS引下线夹。
使用条件:光缆线路和首末端杆塔，在光缆接头杆（塔）处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

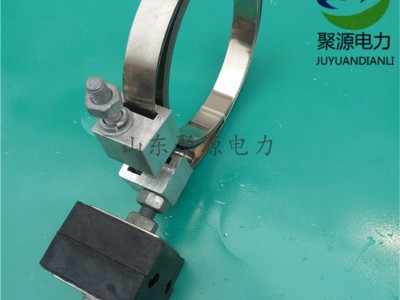

安装方法:1、杆用引下线夹通过304不锈钢带抱箍与电杆连接，将钢带抱箍安装在电杆上， 再将橡胶夹头安装在钢带上，即可完成安装。
2.塔用引下线夹通过热镀锌U型件与铁塔角钢连接:将热辕碎U型件紧固在铁塔角钢工上，再将橡胶夹块安装在U型件上，即可完成安装。
注：1.型号中字母与数字意义A-适用于ADSS光缆；Y-引下线夹；DZ-热镀锌型；GD-不锈钢带型；数字-适用缆径范围。
2.钢带型引下线夹按杆径300mm标准生产，不锈钢带采用优质201双亮面、高强度材质，如用户有特殊要求，请标注使用杆径及材质。
3.我公司同时还生产铸铝S型、铸铝鸭嘴型和抱箍型引下线夹，如果用户需求，请与本公司联系。
|
产品规格 |
结构类型 |
适用缆径（mm） |
重量（kg） |
适用范围 |
|
LAYDZ-0190 |
热镀锌型 |
16.1-19.0 |
0.85 |
塔用 |
|
LAYGD-0190 |
钢带型 |
16.1-19.0 |
0.95 |
杆用 |
