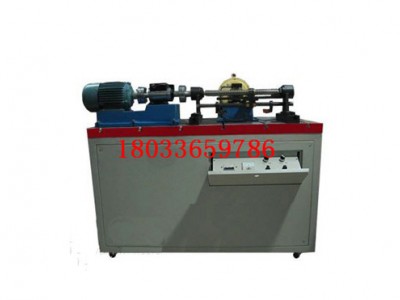

教学设备ZLOM-235机械传动方案创意组合及参数分析实验台
机械传动方案创意组合及参数分析实验台采用模块化的结构，柔性好，变型功能及综合性强，本试验台是一种开放式的新型机械设计综合试验装置，具有*实的工程背景，而非模型或简单的玩具性实验装置。本试验台模块化主要库件的结构、性能及精度既可用于教学实验，亦可用于科研实验，实现一机多用、资源共享，提高设备使用效率。本试验台在教学实验中，着重对**综合实验素质的培养，可实现对**进行包括实验方案的创意设计、实验装置的设计、搭接、组装及调试、实验测试方法的选择及应用、实验操作规程的制定、实验数据测试、实验结果分析及实验装置结构简图的绘制等工程实验技能的培养与训练，打破了传统机械设计课程实验的以验证性实验为主的单一化模式，为培养机械综合实验素质以及有验证性向实验与理论相结合模式转化提供了装备条件，是适于培养机械创新能力及工程实践能力的理想的新型实验装置。
一、机械传动方案创意组合及参数分析实验台的主要技术参数：
1、进口森力玛交流变频电机功率：550W；
2、CZ5磁粉制动器加载范围：0-50N·m；
3、中心高：178mm；
4、HX901转矩转速传感器一个：额定转矩10N·m,转速范围0 – 6000r/min；精度均为0.1％；
HX901转矩转速传感器一个：额定转矩50N·m,转速范围0 – 6000r/min；精度均为0.1％；
5、变频控制器调速范围：0-1500r/min，调速精度：0.1％；
6、外形尺寸：1200×780×1050mm；
7、重量：300kg 。
二、机械传动方案创意组合及参数分析实验台的基本配置：
1、安装及支承平板一套；
2、变频电机及变频调速器一套；
3、磁粉制动器一个；
4、制动调节器一个；
5、效率检测分析软件一套；
6、传动零部件库：包括带传动、链传动、联轴器、减速器、支承部件；
（1）诚邦(台湾产)减速器：圆柱齿轮减速器：减速比1:10，摆线针轮减速器：减速比1:11，涡轮减速器：减速比1:10；
（2）同步带传动：带轮齿数Z1=34，Z2=51，节距L=9.42，
聚胺脂同步带3×121×20、3×87×20mm；
三角带传动：带轮基准直径D1=80，D2=120，三角带A-1000 mm、A-700；
平皮带传动：小带轮直径D1=80 mm ，D2=120 mm， L=985（复合材料）；
（3）链传动：链轮Z1=20，Z2=25，滚子链08B-1×76，滚子链08B-1×56；
（5）联轴器传动：弹性柱销联轴器，挠性爪形联轴器；磙子链联轴器；万向节联轴器
（6）中间过渡传动类：中间支承座3个，连接滑动槽2条；
（7）调整底板类：移动T型滑槽座（2件）；T型槽用螺母（24件）；
圆柱齿轮、摆线针轮、蜗轮调整、中间过渡传动底板（各1件）；
（8）支座类：驱动源、负载、圆柱齿轮、摆线针轮、蜗轮；
（9）搭接组合联接用标准件若干。
