一、 概述
试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。
YD系列试验变压器，彻底改变了老式试验变压器笨、大、重的落后状况，且能一器两用提供交直流高压试验电源，配以其它精心设计的ZX型操作箱、自动保护微安表、轻便推车等附属设备，使繁杂的现场测试工作变得方便、迅速、轻松、灵活，效率大为提高。因此，深受电力系统和大型厂矿高压测试人员的欢迎。
二、结构
YD系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。
YD系列采用优质冷轧DQ-130取向硅钢片叠成多级圆柱形铁芯，用高强度夹件取代传统的穿芯圆孔。在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。桶壳是适形尺寸、内注25号变压器油。巧妙地将高压整流硅堆装置在精心设计的高压尼龙管之内，通过导杆的插入和抽出举手之劳，可变换工频高压输出和直流高压输出的工作方式。

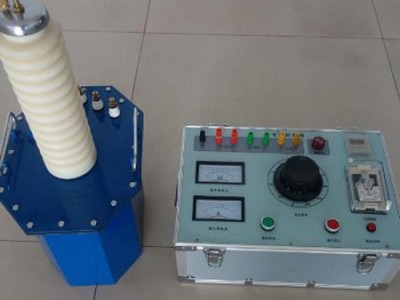

本套产品是由高压试验变压器和控制箱两部分组成。其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。
三、主要技术参数：
1.高压试验变压器参数：
容量：6kVA-10kVA
输入电压：AC：6kVA-10kVA
输入电流：25A
输出电压：AC：0~50KV
输出电流：AC:100*
2.控制箱主要参数：
容量:6kVA-10kVA
输入电压:AC：6kVA-10kVA
输入电流:22.7A
输出电压:0～250V
输出电流:0～20A
