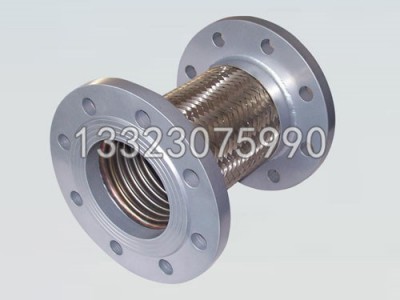

煤粉管道三维波纹管，不漏粉，不积粉位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常运行。
煤粉管道三维波纹管的安装要求：
1、煤粉管道*三维补偿器能够吸收轴向位移（X）、任意向的横向位移（Y）、轴向补偿量（Xo）、横向补偿量（Ymm）能满足各类机组要求。
2、对于200MW以上功率的大型火机组，锅炉燃烧器与煤粉管道接口处的垂直位移200毫米以上，水平位移、40毫米以上，膨胀节要尽可能近燃烧器安装，并设置固定支架，隔离支架5以外管线的变形，使该补偿器主要吸收锅炉的位移，见下述三种安装方式：
3、靠近燃烧器入口处水平安装，锅炉的垂直位移，锅炉及煤粉管道的任意方向位移，补偿器主要通过横向挠曲以及少量轴向位移伸与压缩来吸收。 为减少磨损和流阻，产品按冷紧状态安装（又称偏装），冷紧量为入口处的垂直位移ΔY。以保证补偿器能在水平状态下工作。
煤粉管道三维波纹管的原理：
煤粉管道三维波纹管适用于煤粉，热风气固两相流体。管道补偿器流速为15∽30m/s，工作温度60℃，风压≤500mmH2O的一次风、三次风、三次风管道任意方向位移补偿。 管道补偿器是专为煤粉管道设计的一种*补偿器，管道补偿器波纹管为1Cr18Ni9Ti或SUS304材质制造。管道补偿器采用多层一次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。管道补偿器具有极强的耐磨性、补偿量大、产品性能好、使用寿命长、等多种优点。
泊头市星航波纹管制造有限公司生产高温轴向型补偿器|矩形金属膨胀节补偿器|直埋膨胀节补偿器|大拉杆横向波纹补偿器|调节关挡风门|非金属矩形补偿器|压力平衡波纹补偿器|关挡风门|高温烟道膨胀节补偿器|圆形非金属补偿器|矩形非金属补偿器|星航波纹管多年专注各种波纹管、补偿器的生产和研究，虔诚期待您的来电或来厂洽谈！
