ZHIXIN/智昕电动丝扣球阀

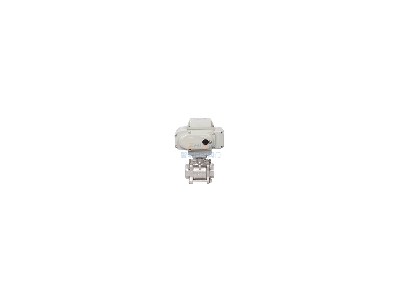

一、电动丝扣球阀概述:Q911F电动螺纹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20*信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。二、电动丝扣球阀产品特性:内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用**引进的先进功一,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操。【 Q911F电动丝口球阀外形尺寸】( mm ”【 Q911F电动丝口球阀零部件材料】1)轴S 5CrNiMo 17 122)防松螺母Lock CrNi 18 103)压紧环型螺母Gland UNIX5CrNi 18 104)顶部密封环 至p tight ring聚 P.T.F.E.5) O环O-Ring氟橡胶VITON6)垫圈Washer聚 P.T.F.E.7)密封圈Seals聚 P.T.F.E.8)阀 NIX5CrNi 18 1010)球体Ball不锈钢ANSI3161.4
