智能型pH传感器
AMT-PH300
一、 应用环境说明
用于环境水质监测、酸/碱/盐溶液、*反应过程中、工业生产过程中，能够满足大多数工业应用对在线pH测量的要求。
l 信号输出： RS-485（ Modbus/RTU协议）。
l 方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备。
l 双高阻抗差动放大器，抗*强，响应速度快。
l 专利的pH探头，内部参比液在至少100KPa（1Bar）的压力下，极其缓慢的从微孔盐桥中渗出，其正向渗出持续20个月以上。这样的参比系统非常稳定，电极寿命比普通工业电极成倍延长。
l 易于安装：3/4 英寸NPT螺纹（管螺纹），便于沉入式安装或安装在管道和罐体。
l IP68防护等级。
二、 技术性能和规格
|
型号 |
AMT-PH300 |
|
量程范围 |
0～14pH |
|
分辨率 |
0.01pH |
|
精度 |
&plu*n;0.1pH |
|
工作温度 |
0～65℃ |
|
工作压力 |
＜0.2MPa |
|
温度补偿 |
自动温度补偿(NTC) |
|
供电 |
12VDC～24VDC &plu*n;10% |
|
信号输出 |
RS-485(Modbus/RTU) |
|
接液材质 |
PPR |
|
安装方式 |
浸入式安装，3/4" NPT螺纹 |
|
线缆长度 |
5米，其它长度可定制 |
|
校准方式 |
两点校准 |
|
功耗 |
＜0.5W |
|
防护等级 |
IP68 |
1. 技术参数

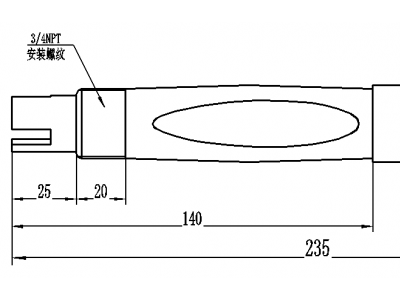

2. 尺寸图
三、 安装和电气连接
1. 安装
注意：传感器安装时不能倒置或水平安装，至少倾斜15度角以上安装。
2. 电气连接
a) 红色线—电源线（12～24V）
b) 黑色线—地线（GND）
c) 蓝色线—485A
d) 白色线—485B
e) *线—屏蔽线
完成接线后，应仔细检查，避免通电前的错误连接。
线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外径Φ6 mm，所有接口均已做防水处理。
四、 维护和保养
1. 使用和保养
pH传感器在测量时，应先在蒸馏水中（或去离子水中）清洗干净，并用滤纸吸干水分，防止杂质带进被测液中，传感器的1/3应插入被测溶液中。
传感器不用时应洗净，插入加有3.5mol/L*溶液的保护套，或将传感器*加有3.5mol/L*溶液的容器中。
检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。使用时间较长的传感器，它的玻璃膜可能变成半透明或附有沉积物，此时可用稀*洗涤，并用水冲洗。传感器使用时间较长，出现测量误差时，须配合仪表进行标定,进行校正。
当用以上方式对传感器进行维护和保养时仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。
标准缓冲液pH 值对照参考表
|
Temp(℃) |
4.00 |
4.01 |
6.86 |
7.00 |
9.18 |
10.01 |
|
0 |
4.00 |
4.00 |
6.98 |
7.12 |
9.46 |
10.32 |
|
5 |
4.00 |
4.00 |
6.95 |
7.09 |
9.39 |
10.25 |
|
10 |
4.00 |
4.00 |
6.92 |
7.06 |
9.33 |
10.18 |
|
15 |
4.00 |
4.00 |
6.90 |
7.04 |
9.28 |
10.12 |
|
20 |
4.00 |
4.00 |
6.88 |
7.02 |
9.23 |
10.06 |
|
25 |
4.00 |
4.01 |
6.86 |
7.00 |
9.18 |
10.01 |
|
30 |
4.01 |
4.02 |
6.85 |
6.99 |
9.14 |
9.97 |
|
35 |
4.02 |
4.02 |
6.84 |
6.98 |
9.17 |
9.93 |
|
40 |
4.03 |
4.04 |
6.84 |
6.97 |
9.07 |
9.89 |
|
45 |
4.04 |
4.05 |
6.83 |
6.97 |
9.04 |
9.86 |
|
50 |
4.06 |
4.06 |
6.83 |
6.97 |
9.02 |
9.83 |
仪器实际读值与标准有时会有&plu*n;1个字的误差。
2. 校准
注意：传感器在出厂前已经校准，若非超出测量误差，不宜随意校准。
a）零点校准
用量筒量取250mL的蒸馏水，倒入烧杯中，加入pH=6.86的校准粉一包，用玻璃棒搅拌均匀，直至粉末完全溶解，配置pH=6.86的溶液，将传感器放入溶液中，等待3～5分钟，待数值稳定后看显示的数值是否是6.86，如果不是则需进行零点校准，校准指令参照附录。
b）斜率校准
酸性溶液时：用量筒量取250mL的蒸馏水，倒入烧杯中，加入pH=4.00的校准粉一包，
用玻璃棒搅拌均匀，直至粉末完全溶解，配置成pH=4.00的溶液；将传感器放入溶液中，等待3～5分钟，待数值稳定后看显示数值是否是4.00，如果不是则需进行斜率校准，校准指令参照附录。
碱性溶液时：用量筒量取250mL的蒸馏水，倒入烧杯中，加入pH=9.18的校准粉一包，用玻璃棒搅拌均匀，直至粉末完全溶解，配置成pH=9.18的溶液；将传感器放入溶液中，等待3～5分钟，待数值稳定后看显示是否是9.18，如果不是则需进行斜率校准，校准指令参照附录。
五、 质量和服务
1. 质量保证
l 质检部门有规范的检验规程，具备先进完*的检测设备和手段，并严格按照规程检验，对产品做72小时老化实验、稳定性实验，不让一支不合格产品出厂。
l 收货方对不合格率达到2%的产品批次直接退回，所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明。
l 保证货源数量和出货速度。
2. 配件和备件
此产品包括：
l 传感器1支
l 校准粉3包
l 说明书1份
l 合格证1张
3. 售后服务承诺
本公司提供自销售日起一年内的本机售后服务，但不包括不当使用所造成的损坏，若需要维修或调整，请寄回，但运费需自负，寄回时需确定包装良好以避免运送途中损坏，本公司将免费维修仪器的损坏。
