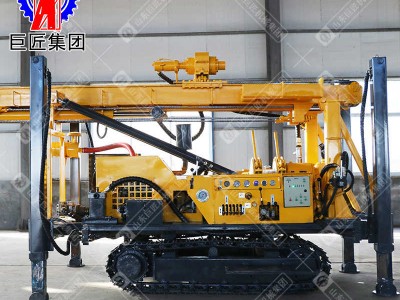

JDL-350机械式顶驱水气两用钻机
一、JDL-350机械式顶驱水气两用钻机简介
JDL-350型钻机是一种集水钻、气钻于一体的机械式顶驱钻凿设备，很好的解决了土层气钻空气潜孔锤钻进困难，坚硬岩石层、砾石、卵石层水钻泥浆钻进施工效率低的问题，水气两用钻机适应各种地层，打井和地质勘探钻取岩芯效率*节能。
二、JDL-350机械式顶驱水气两用钻机特点
1、配备液压钢制履带，越野能力更强劲；
2、配置4条液压方管高支腿，便于现场找平并可节省大量装卸费用；
1、钻机左右分别配有钻杆架和脚踏板，设计更加人性化；
2、钻机前端配有辅助卸杆油缸，松动钻杆更方便；
3、液压油泵与动力采用万向轴直连，钻机爬坡和移动更有力；
4、采用AMT手自一体自动挡变速箱和电控换挡器，换挡更轻松；
5、钻机采用双联油泵供油，液压系统利用分流合流技术，动力头上升下降更迅速；
6、配有折叠式副塔，一次可提2根3米/根气钻钻杆。
三、JDL-350机械式顶驱水气两用钻机技术参数
|
JDL-350机械式顶驱水气两用钻机 |
||
|
工作地层 |
松散土层及基岩（硬度F6~20） |
|
|
钻进方式 |
顶驱机械回转液压推进，泥浆钻进或气动潜孔锤钻进。 |
|
|
钻进能力 |
Φ42泥浆钻进 |
530m |
|
NQ绳索钻进 |
*0m |
|
|
Φ75气动钻进 |
350m |
|
|
钻孔直径 |
≤Φ350 |
|
|
动力 |
柴油机型 |
YN33 |
|
额定功率 |
52kw |
|
|
额定转速 |
2400rpm |
|
|
动力头 |
回转转速 |
50~1020r/min |
|
*大扭矩 |
10500N.m |
|
|
给进系统 |
提升力 |
6.5T |
|
推进力 |
4T |
|
|
卷扬机 |
液压工具卷扬机（选配） |
1.5T |
|
机械卷扬 |
4.5T |
|
|
钻杆 |
钻杆直径 |
Φ76/Φ89/Φ102 |
|
钻杆长度 |
3000mm |
|
|
履带底盘 |
行走速度 |
0~2km/h |
|
爬坡能力 |
20° |
|
|
整机尺寸 |
运输状态 |
5500*1750*2600mm |
|
工作状态 |
3800*1750*7200mm |
|
|
整机重量 |
6300kg |
|
|
配套空压机 |
耗气总量 |
16~35m³/min |
|
工作风压 |
10.5~24.6bar |
|
注：以上参数如有改动，恕不另行通知。
山东巨匠机械集团专业供应机械式顶驱水气两用钻机，主要型号有JDL-300、JDL-350、JDL-400。
