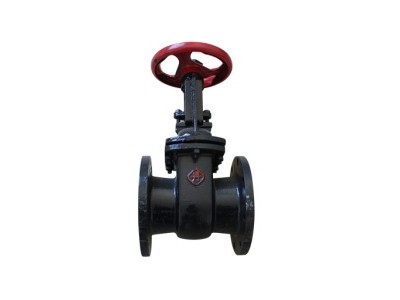

Z45T-10/16暗杆法兰闸阀
本阀适用于全开全关的管路和设备上作为接通和断流之用，不允许作节流用。它结构紧凑、介质流向通畅、阻力小，可安装于任意位置的管路上。手轮顿时针为关闭，反之为开启。
主要零部件材质:
阀体、阀盖、阀母一灰铸铁、球墨铸铁闸板～铁、球墨铸铁阀杆一碳钢、黄铜、不锈钢
手轮- -灰铸铁、球墨铸铁、钢板执行标准: Q/12 NJ3732- 2000
GB/T12232-2005试验标准: GB/T13927-2008
外形尺寸和连接尺寸
型号
SZ45T-10/16 DN L D D1 D2 Z-do H 参考重量
40 165 145 110 85 4-18 200
50 178 160 125 100 4-18 255
65 190 180 145 120 4-18 270
80 203 195 160 135 4-18/8-18 290
100 229 215 180 155 8-18 340
125 254 245 210 185 8-18 400
150 267 280 240 210 8-23 450
200 292 335 295 265 8-23/12-23 510
250 330 395 350 320 12-23 680
300 356 445 400 368 12-23 750
D943H硬密封电动蝶阀产品概述：
D943H硬密封电动蝶阀是由硬密封配电动执行器，可实现远距离控制和自动化操作。电动多层次金属密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。广泛用于石油、*、电力、冶金、食品、*、轻纺、造纸等行业，可安装在温度≤425℃，介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
D943H硬密封电动蝶阀电动执行器特点与参数：
1、功能强劲:智能型、调节型、开关式。
2、体积小巧：体积仅相当于同类产品的35%左右。
3、使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5、智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20* DC /1-5VDC）实现阀门开度的智能控制和*定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。
（3）耐高压、耐腐蚀、耐磨损、使用寿命长等。
D943H硬密封电动蝶阀主要设计标准：
设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000；JB/T9092-1999
D943H硬密封电动蝶阀主要外形连接尺寸：
公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L短/长 H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 4970 460 1* 210 Ф18 210 Ф18 220 Ф27
150 70/76 555 175 240 Ф23 240 Ф23 250 Ф27
200 71/89 605 208 295 M20 295 M20 310 M24
250 76/114 680 243 350 M20 355 M24 370 M27
300 83/114 800 283 400 M20 410 M24 430 M27
350 92/127 835 310 460 M20 470 M24 490 M30
400 102/140 915 340 515 M24 525 M27 550 M33
450 114/152 960 380 565 M24 585 M27 600 M33
500 127/152 1020 410 620 M24 650 M30 660 M33
600 154/178 1225 470 725 M27 770 M33 770 M36
700 165/229 1355 550 840 M27 840 M33 875 M39
800 190/241 1470 *0 950 M30 950 M36 990 M45
900 203/241 1545 710 1050 M30 1050 M36 1090 M45
1000 216/300 1795 770 1160 M33 1170 M39 1210 M52
1200 254/360 1965 890 1380 M36 1390 M45 1420 M52
