流动方向 单向
连接形式 法兰
驱动方式 水力控制
公称通径 10~1000
压力环境 常压
外形 中型
简 述
以确保生活饮用水的卫生和安全

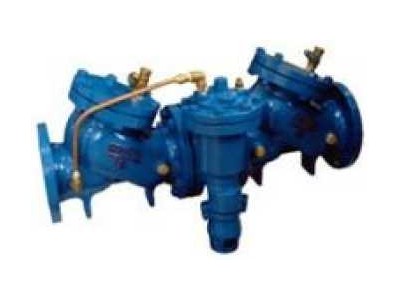

HS41X-16A防污隔断阀(管道倒流防止器)用于防止生饮用水管道发生回流污染的安全装置，是引进国外先进技术自行研制开阀的、安全可靠、防止饮用水回流污染的阀门，以确保生活饮用水的卫生和安全。
HS41X-16A安全型防污隔断阀是在两个止回阀之间加一个排水器组成。
该过滤器排水器上腔用高压软管与*级止回阀进口端连接。
*、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。
排水器主要由阀体、阀盖隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。
HS41X-16普通型防污隔断阀为两个止回阀串联而成
适用范围
城建、*、冶金、石油、制*、食品、饮料、环保
安装尺寸
型号 DN 16-AL 16-L D Φ n-d h2
HS41X-16A
HS41X-16 50 455 41 165 125 4-Φ18 190
65 480 430 185 145 4-Φ18 200
80 570 500 200 160 8-Φ18 225
100 710 *0 220 180 8-Φ18 248
125 800 730 250 210 8-Φ18 276
150 910 830 285 240 8-Φ23 308
200 1090 1000 340 295 12-Φ23 356
250 1315 1200 405 355 12-Φ25 410
300 1475 1360 460 410 12-Φ25 485
350 1690 1560 520 470 16-Φ25 528
400 1860 1720 580 525 16-Φ30 595
500 2120 1960 715 650 20-Φ34 665
