基本信息
中文名称

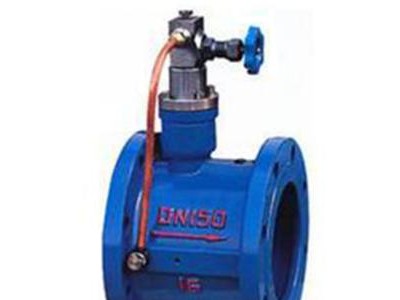

HH48X微阻缓闭蝶式止回阀
公称压力 1.0~2.5MPa
公称通经 40~1000mm
缓闭时间 3~60秒
目录
1主要技术参数
2主要零部件材料
主要技术参数
适用介质:清水、污水、海水
适用温度:0~80℃(如需要，可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
主要零部件材料
零件名称 材料
阀体 灰铸铁、铸钢
阀瓣 碳钢
阀杆、油缸、活塞 不锈钢
弹簧 不锈钢
阀座 *
【性能参数】
公称通径：口径大小从DN40到DN1200；
公称压力：PN10、PN16、PN25、PN40；
适用温度：一般小于80℃，*高可达到200℃；
缓闭时间：小于等于60秒；
产品详情
基本信息
标准 国标
连接形式 法兰
结构形式 蝶式
止回阀 微阻缓闭蝶式止回阀
材质 不锈钢
压力环境 常压
适用介质 水
型号 HH48X-16、HH46H-25
种类 微阻缓闭蝶式止回阀
工作温度 常温
驱动方式 电子
加工定制 是
流动方向 单向
规格 HH48X-16、HH46H-25
公称通径 DN40-DN300（mm）
类型 直通式
形态 蝶式
【主要外形连接尺寸】
HH48X-16、
HH46H-25
微阻缓闭蝶式止回阀
连接尺寸DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 140 150 170 180 190 200 210 230 250 270 290 310 330 350 390 430 470 510 550
H 200 215 225 235 280 290 310 350 415 450 480 550 585 *0 720 780 840 990 1050
H1 88 98 108 118 130 148 172 210 240 2* 297 324 351 379 434 491 549 600 655
