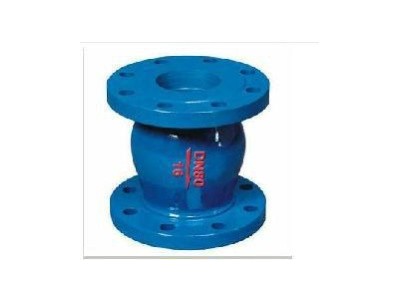

该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。主要技术参数
型号
DRVZ/T-10
DRVZ/T-16
DRVZ/T-25Q
公称压力
PN1.0MPa
PN1.5MPa
PN2.5MPa
公称通径
DN50~DN300(mm)
*高工作压力
1.0MPa
1.6MPa
2.5MPa
密封试验压力
1.1MPa
1.76MPa
2.75MPa
壳体试验压务
1.5MPa
2.4MPa
3.75MPa
零部件
零件名称
材料
阀体、导流体 灰铸铁、球墨铸铁、铸钢
阀座、轴瓦、阀瓣、轴 青铜或铬不锈钢
弹簧 不锈钢
连接尺寸
公称通径(mm) L(mm)
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 575
400 600
450 650
500 700
(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)
