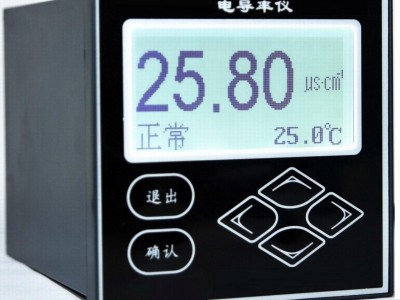

工业在线电导率仪（以下简称仪表）是带微处理器的水质在线监测仪。该仪表配置不同类型、不同常数的电导率电极，用于对水溶液的电导率值和温度值进行连续监测和控制。广泛用于电厂、石油*、冶金、纸业、环保水处理、轻工电子等领域。如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交换、反渗透EDL、海水蒸馏等制水设备原水和产水水质的监测和控制。
仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流或电压输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；
根据用户需要可提供【流通式】【管道式】【沉入式】【法兰式】等多种形式安装流程的电导率电极。
二技术参数
（1）测量范围（量程可自由设置）：
电导率：0～20μS·cm-1 （K=0.01）；20～200μS·cm-1（K=0.1）；
200μS·cm-1～4mS·cm-1（K=1.0）；4～20.0mS·cm-1；（K=10.0）
20～100.0mS·cm-1；（K=30.0）
温 度：－5～110℃；
（2）分辨率：电导率：0.01μS·cm-1；0.01 mS·cm-1；温 度：0.1℃；
（3）仪表基本误差：电导率：&plu*n;1.0%F·S&plu*n;1个字，温度：&plu*n;0.5℃；
（4）电子单元自动或手动温度补偿范围：0～110℃（基准温度25℃）；
（5）电子单元自动温度补偿误差：&plu*n;0.5%F·S；
（6）电子单元稳定性：&plu*n;0.2%F·S&plu*n;1个字/24h；
（7）电子单元的重复性误差：≤0.2%F·S&plu*n;1个字；
（8）电子单元报警误差：&plu*n;1%F·S；
（9）电子单元输出电流误差：&plu*n;1%F·S；
（10）信号输出：0～10*(负载电阻＜1.5KΩ)；4～20*(负载电阻＜750Ω)；
0～5V,0～10V可选（需预定）；
（11）两组继电器控制触点：3A 240VAC，6A 28VDC或120VAC；
（12）电源：220VAC&plu*n;10%,50&plu*n;1Hz，功率≤3W；
24VDC，功率≤1W（需预定）； 12VDC，功率≤1W（需预定）；
（13）外型尺寸：96×96×130mm；
（14）安装方式：盘装（嵌入式）； 开孔尺寸 ：91×91mm；
（15）壁挂式：防水壁挂箱尺寸：300（高）×200（宽）×167（深）mm；
（16）仪表重量：0.6kg；
（17）工作环境：
1）环境温度：-10～60℃； 2）相对湿度：不大于90%；
3）除地球磁场外周围无强磁场*。
三下表为电阻与电导率对应表（将仪表“参数”-“温度系数”设为0.00%，“自动方式”设为“关”状态，“电极常数”对应表中的K）
|
K=0.01 |
K=0.1 |
K=1 |
|||
|
电阻值 |
电导率 |
电阻值 |
电导率 |
电阻值 |
电导率 |
|
50K |
0.200 |
50K |
2.000 |
50K |
20.00 |
|
40K |
0.250 |
40K |
2.500 |
40K |
25.00 |
|
30K |
0.333 |
30K |
3.333 |
30K |
33.33 |
|
20K |
0.500 |
20K |
5.000 |
20K |
50.00 |
|
10K |
1.000 |
10K |
10.00 |
10K |
100.0 |
|
5K |
2.000 |
5K |
20.00 |
5K |
200.0 |
|
2K |
5.000 |
2K |
50.00 |
2K |
500.0 |
|
1K |
10.00 |
1K |
100.0 |
1K |
1000 |
|
500 |
20.00 |
500 |
200.0 |
500 |
2000 |
