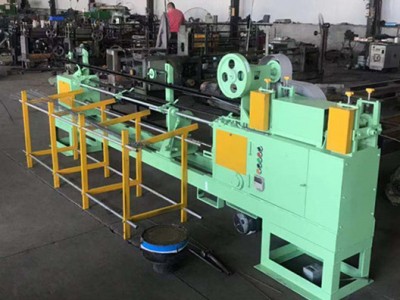

全自动钢丝打扣机用于制造打包捆扎用钢丝扣，其涉及机械原理、电气控制领域。它主要由头箱、尾箱、床身、工作台、伸缩式分配轴、电动机、电磁铁组成，头箱台面固定有校直机构、送丝机构、切丝机构。头箱和尾箱内各安装有端面凸轮与齿条轴轴承，打扣机构和卸料机构；尾箱台面固定行程开关，分配轴头段与分配轴尾段由分配轴套筒连接，头箱尾箱之间固定有钢丝托架。本机结构紧凑、操作简单、打扣精度高、生产效率高。 1.一种全自动钢丝打扣机，其特征在于：床身上方前后分别固定安装头箱、尾箱，头箱、尾箱之间通过轴承安装一根可收缩分配轴，分配轴分为分配轴头段、分配轴尾段、分配轴套筒三段，头箱尾箱之间通过支座固定着钢丝托架。主电机安装在床身下方，电磁铁和校直电机安装在头箱内部底面上；在头箱台面下端固定着打扣机构，壳体中安装齿轮轴，齿轮轴与齿条轴啮合，齿条轴穿在壳体齿条孔中，齿条轴的一端装有轴承，轴承与端面凸轮接触；齿轮轴内孔中安装顶弯心轴，顶弯心轴下端与分配轴上的顶弯凸轮接触；绕丝头通过螺纹联接在齿轮轴上；夹紧机构的夹紧摆杆上端插在夹紧板上的矩形槽内，下端通过滚轮与分配轴头段上的夹紧凸轮接触；蜗轮通过轴承安装在分配轴头段上，蜗轮下方与安装在头箱内的蜗杆啮合，蜗杆伸出头箱外的轴端固定有大带轮和小带轮，主电机带轮与大带轮由皮带联结；离合器通过平键安装在分配轴头段上，离合器上安有滑块，离合器和蜗轮通过滑块连接。头箱台面上从前到后沿钢丝走的路线固定安装校直机构、送丝机构、切丝机构，校直机构的机座支承校直滚筒，五个校直头固定在滚筒内，滚筒轴安装校直带轮，校直电机安装在头箱内，校直电机带轮和校直带轮由皮带连结；送丝机构的送丝底座支承传动轴，送丝滚轮、传动齿轮、送丝带轮通过平键安装在传动轴上，送丝带轮与小带轮由皮带联结；切丝机构的*一端铰结在*支座上，另一端与拉杆铰结，拉杆的另一端与头箱内的杠杆联结，杠杆的另一端连结电磁铁，下刀刃通过螺纹固定在*支座的螺纹孔内；尾箱台面下固定着打扣机构，壳体固定在头箱台面下，壳体中安装齿轮轴，齿轮轴与齿条轴啮合，齿条轴穿在壳体齿条孔中，齿条轴的另一端装有轴承，轴承与分配轴尾段上的端面凸轮接触；齿轮轴孔中安装心轴，绕丝头固定在齿轮轴上，顶弯轴上端与顶弯杠杆相连，下端与分配轴尾段上的顶弯凸轮接触；尾箱夹紧机构与头箱夹紧机构相同；尾箱台面上固定安装行程开关；卸料机构的卸料凸轮通过平键安装在分配轴上，换向杆、卸料杆安装在头箱和尾箱相对箱壁的销子上。
