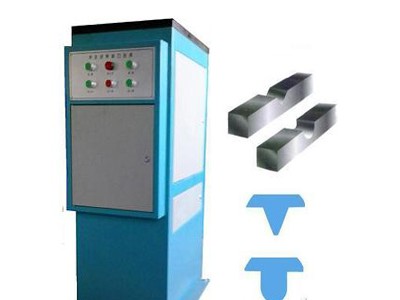

冲击试样缺口液压双刀拉床LY71-UV技术参数
规格：LY71-UV 关键字：冲击试验拉床,冲击试样拉床,液压缺口拉床,液压双刀拉床
济南超能生产的L71-UV型冲击试样缺口液压拉床，专门用于冲击试样缺口的加工，相对于冲击试样缺口手动拉床、冲击试样缺口电动拉床来说，冲击试样缺口液压拉床性能更稳定，缺口加工精度更高，操作方便，广泛用于各大钢厂实验室的夏比冲击试验。
客户可根据生产需求选择冲击试样缺口手动拉床、冲击试样缺口电动拉床、冲击试样缺口液压双刀拉床、冲击试样缺口液压四刀拉床等。
一、夏比冲击试样缺口液压拉床的优越性：
LY71-UV型冲击试样缺口液压拉床，是冲击试验缺口制样的*设备，符合GB/T229-2007《金属夏比缺口冲击试验方法》中对冲击试样V 型和U 型缺口精度的要求。拉床采用液压传动，双拉刀制样，一次成型，循环润滑。液压传动使制样过程平稳可靠、噪音小，缺口加工精度高，具有操作简便安全，造型美观等特点，是替代机械传动拉床的更新换代产品。
二、冲击试样缺口液压拉床结构特点：
液压拉床循环润滑可以对拉刀和拉刀导向装置进行快速润滑与冷却，从而有效保证试样缺口的表面精度与拉刀使用寿命，减小了拉刀导向装置的磨损，保证了加工出的V型缺口和U型缺口（2mm和5mm）可满足GB/T229 -2007《金属夏比缺口冲击试验方法》及ASTM E23 、ISO148和ISO83等国内外标准要求；加工出的U型缺口（3mm）可满足DIN 50115标准中的DVM试样的要求。
用户可根据实际使用需求配置V型、U型2mm、U型3mm和U型5mm四种缺口拉刀的任意二中。试样缺口一次加工成型，只需8秒钟，操作极为简单可靠，拉刀采用特殊材料、特殊工艺精密加工制造，具有硬度高、耐磨性好、使用寿命长等特点。
三、主机结构：
3.1主机工作部分：本机的拉刀定位座具有通用性,根据用户特殊需要,可方便地换上其它特殊缺口*拉刀；
3.2主机驱动部分: 由工作台上的按钮控制油缸使拉刀定位座及拉刀以2.5m/min的合理拉削速度上下运动；
3.3动力传输，具有加载平稳,噪音低，自润滑的优点,同时具有过压保护功能；
3.4电器控制部分:具有到位自动停机的特点,确保了使用的*性和安全性。
3.5润滑冷却部分:采用机床冷却泵供油,设计有油量调节装置,可以方便地调整油流方向与大小,冷却泵泵出的油液经过节流阀后,送往导轨进行润滑；
3.6主机辅助部分：有润滑油过滤、铁屑收集等辅助装置，在保证安全*加工的同时,使机器内部环境干净,铁屑易于清除。
四、主要技术指标：
4.1加工试样缺口类型：2mmV型和2mmU型（3mm或5mm选配）；
4.2加工试样尺寸：10（7.5或5）×10×55mm；
4.3试样V型缺口形状 2mm(深)45°&plu*n;2° r=0.25mm&plu*n;0.025mm
试样U型缺口形状 2mm(深) r=1mm&plu*n;0.07mm
4.4拉削速度：2.5m/min；
4.5拉刀行程：350 mm。
4.6拉刀材质 W18CV4V
4.7电 源 380V，0.37Kw
4.8主机外形尺寸（长×宽×高） 400 mm×660 mm×1250 mm
4.9主机重量 200kg
五、应用行业：
计量质检；航空航天；船舶；铁道；石油；冶金钢铁；机械制造；汽车生产；高等院校；科研实验所；商检仲裁、技术监督部门；其它行业。
六、原装配置：
V型、U2型各一把
可拓展配置：
U3型拉刀、U5型拉刀
七、售后服务
济南超能（ｈｔｔｐ：／／ｗｗｗ．ｍｔｓｓｙｓｂ．ｃｏｍ，ｈｔｔｐ：／／ｗｗｗ．gｓｊｃｙｑ．ｃｏｍ）夏比冲击试样缺口自动液压拉床符合国标或相关标准，GB/P229-2007《金属材料夏比缺口冲击试验方法》，也可同时满足ASTM E23-02a、EN10045、ISO148、ISO083等国际标准。质量三包, 保修期一年, 终生维护, 零部件常年供应。
