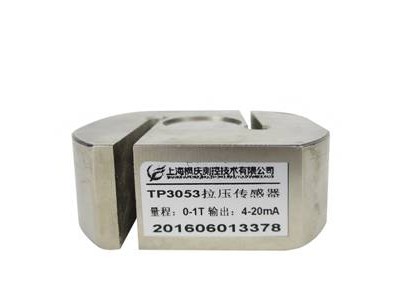

TP3053拉压力传感器是以弹性体为中介，通过力作用在帖传感器两边的电阻应片使它的阻值发生变化，再经过相应的电路转换为电的信号，从而实现后面的控制。
产品特性
高精度、高稳定性、
输出对称性好、拉压两用。
测量范围广,寿命长,
结构简单，频响特性好
产品应用
|
技术参数 |
|||
|
量程 |
5、10、50、100、200、500 kg；1、1.5、2、5 t |
||
|
灵敏度 |
2.0&plu*n;0.1mv/V |
输入阻抗 |
385&plu*n;35Ω |
|
综合精度 |
0.05 %F·S |
输出阻抗 |
350&plu*n;3Ω |
|
蠕变 |
&plu*n;0.03 %F·S/30min |
激励电压 |
5～12 VDC |
|
非线性 |
&plu*n;0.03 %F·S |
工作温度范围 |
-20～﹢70℃ |
|
滞后误差 |
&plu*n;0.03 %F·S |
允许过负荷 |
120%F·S |
|
重复性误差 |
&plu*n;0.03 %F·S |
防护等级 |
IP66 |
|
零点温度系数 |
&plu*n;0.03 %F·S/10℃ |
材质 |
合金钢 |
|
绝缘阻抗 |
≥2000MΩ |
线缆 |
Φ5×2000 mm |
|
输出 |
0-10mV,4～20*,0～5V,0～10V,R485,R232 |
||
适用于电子皮带秤、料仓秤、配料秤、机电结合称、吊钩秤及其它力值的测量与控制及计算机控制配料系统等。
外形尺寸(mm)
|
量 程 |
A |
B |
C |
ΦD |
M |
|
10～50kg |
54 |
55 |
16 |
Φ61 |
M8 |
|
100～500kg |
58 |
70 |
25 |
Φ76 |
M12 |
|
0.7～1T |
* |
70 |
25 |
Φ76 |
M12 |
|
1.5～5T |
90 |
90 |
32 |
Φ95 |
M20 |
|
7.5T |
90 |
90 |
40 |
Φ95 |
M24 |
