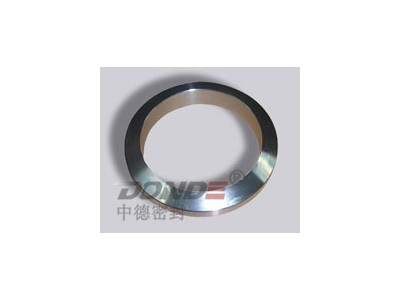

ZD-G1840金属透镜垫

产品/服务：
品牌：	dongde
有效期至：	长期有效
最后更新：	2023-05-17 10:29

单价：

面议

最小起订量：

1 片

供货总量：

1000 片

立即询价

(发货期限：自买家付款之日起 3 天内发货)

VIP指数: 0 [第1年]
认证信息:

所在地区：浙江-宁波市

人气：591

详细说明
规格参数
联系方式

金属透镜垫产品型号： ZD-G1840

金属透镜垫
高压管道连接中，广泛使用透镜垫密封结构。透镜垫的密封面均为球面，与管道的锥形密封面相接触，初始状态为一环线。在预紧力作用下，透镜垫在接触处产生塑性变形，环线变成环带，密封性能较好。由于接触面是由球面和斜面自然形成，垫片易对中。透镜垫片密封属于强制密封，密封面为球面与锥面相接触，易出现压痕，零件的互换性较差。此外，垫片制造成本较高，加工也较困难。

金属透镜垫性能特点：
1、耐高温、耐高压，适用于高压法兰；
2、密封持久可靠；
3、适应压力、温度有波动的工况条件；
金属透镜垫应用范围： 我国通用机械行业现行角式高压阀门端法兰，采用透镜垫密封，其适用公称压力为16.0～32.0Mpa；公称通径为3～200mm；使用温度为－30～200℃，常用于高压含氢含酸介质的密封。
金属环垫*早来源于美国，在20世纪20年代*早使用于锅炉领域，后来用于人孔盖，高压釜其它窗口的密封，以后在石油生产和炼油工业中格外受到重视。随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。

金属透镜垫的主要结构形式：

金属透镜垫材料材质选择：

材料	*大硬度		标示	温度℃
材料	Brinell HB	Rocknell HB	标示	Min	*x
Soft Iron	90	56	P	-40	540
Low C/S	120	68	S	-60	500
SS410	170	86	S410	-40	850
SS304	160	83	S304	-250	540
SS316	160	83	S316	-200	815
SS347	160	83	S347	-200	870
4-6%Cr,0.5% Mo,	130	72	F5	-40	650
Copper	80	--	C	-100	315
Aluminum	35	--	A	-200	425
Inconel 600	150	78	Y	-100	1095
Inconel 825	150	78	W	-100	1095
Monel 400	150	78	M	-100	760
Titanium	215	77	T	-200	540
Nikel 200	110	58	N	-200	760
Hastelloy B2	230	121	X1	-100	1095
Hastelloy C276	210	110	X2	-100	1095

金属透镜垫的尺寸极限偏差：

尺寸名称	代号	极限偏差
环垫的节径	P	&plu*n;0.18
环垫的宽度	A	+0.20 0
环垫的高度	H	+0.20 0
金属透镜垫的底面宽度	C	+0.20 0
角度23°		&plu*n;0.15°
环垫的圆角半径	R	&plu*n;0.4
金属透镜垫上所有23°角的平面，其表面粗糙度应不大于0.8μm

金属透镜垫主要性能参数：

垫片系数	m=5.50-6.50
垫片使用压力	≤32MPa
垫片使用温度	-196℃-1000℃
*小预紧比压	y=126.6-182.8MPa

金属透镜垫技术标准:
可提供任何标准和非标准的尺寸，包括API 6A, A*E B16.20，DIN 2693-67，JPI-7S-23-72，DIN-2696-1999 及其它标准。
国内相关标准：
JB/T 2777-1992|PN16.0～32.0MPa无孔透镜垫
JB/T 2776-2010|阀门零部件高压透镜垫
JB90-1959 密封面透镜式的法兰用金属垫片
