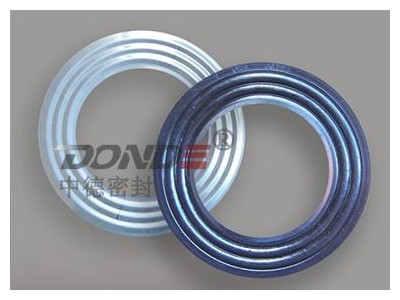

金属波纹垫片产品型号： ZD-G2010

金属波纹垫片
金属波纹垫片一种实体金属垫片，又称波纹活压垫片，先用金属薄板压制成同心的波纹形状，由波纹提供机械支撑，其回弹性能根据采用的形式、金属厚度、波纹间距及波纹高度来决定，具有更好的压缩回弹性能，由于与金属波纹垫片它密封面的接触是多个同心圆的线接触，因此具有迷宫密封作用，根据不同的介质和工况条件，可选择不同的金属材料。多数情况下波纹垫片可以用和其它非金属材料组合使用以达到更好的密封效果。可参考金属波纹复合垫片。如果不带覆盖密封层直接使用，也能达到良好的密封效果。
金属波纹垫片性能特点：
1.优良的压缩回弹性能，即使在较低的压紧力下也能达到极好的密封性能尤其适合于高温、高压，工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片的理想替代品。
2.金属波纹垫片对密封表面不损伤，容易拆卸。
3.使用范围广泛既可用于低温和高温（-200°C~＋700°C），也可用于低压和高压（*空~25Mpa）。由相应的金属骨架材料制造的金属波纹垫片可用于大多数腐蚀性流体的场合。
4.可与非金属材料组合使用以达到更好的使用效果。
金属波纹垫片应用范围：
几乎可用于任何标准工业的密封需求，从标准的管道连接到阏门及大型容器密封（换热器、塔、罐、槽），在温度压力交变的情况下，金属波纹垫片能表现出超群的密封性能。

金属波纹垫片结构形式及代号和使用法兰类别：

基本型式	代号	适用的法兰密封面
基本型	ZD-G2010	榫槽面、凹凸面、平面和凹槽面
带外环	ZD-G2011	平面或凸面

下表用于对常用金属波纹垫片金属骨架的材质选择：

材料名称	缩写标记	硬度(HB)	极限温度(°C)
碳钢（Carbon steel)	CRS	120	-40~+540
304不锈钢	304	130~180	-195~+760
304L不锈钢	304L	130~180	-195~+760
316L不锈钢	316L	130~180	-100~+760
317L不锈钢	317L		-100~+760
321不锈钢	321	130~190	-195~+760
347不锈钢	321		-185~+760
20CB-3(ALLOY 20)	A-20		-185~+1090
HASTELLOY-B2	HAST B	215	-185~+1090
HASTELLOY-C276	HAST C		-185~+1090
INCOLOY-800	IN 800		-100~+870
INCOLOY-825	IN 825		-100~+870
INCONEL-600	INC 600	150	-100~+1090
INCONEL-625	INC 625		-100~+1090
INCONEL-X750	INX		-100~+1090
MONEL-400	MON	150	-130~+820
NICKEL-200(镍）	NI		-195~+760
TITANIUM(钛)	TI	215	-195~+1090

金属波纹垫片的尺寸极限偏差：

金属波纹垫片外径（mm）		密封面宽度（mm)
尺寸	极限偏差	尺寸	极限偏差	波峰间距
<=260	0 -0.5	<=16	&plu*n;0.3	3mm
>260-600	0 -0.8	>16-30	&plu*n;0.5	3mm
>600-1200	0 -1.5	>30	&plu*n;0.8	4.5mm
>1200-2000	0 -2.0			6.5mm
>2000	0 -2.5			6.5mm
