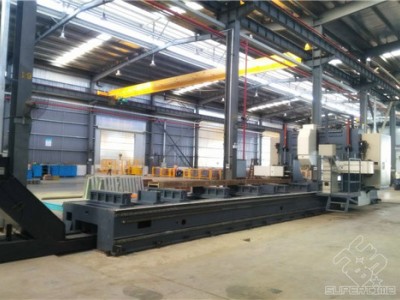

龙门移动式三维数控钻床结构特点：
1、SWD2010/3型龙门移动式三维数控钻床主要由床身、龙门、主轴箱、电气控制系统、液压系统、冷却排屑系统、检测系统等部分组成。
2、龙门移动式三维数控钻床采用龙门移动，工作台固定的形式，可减少床身长度，节省占地面积。
3、龙门运动(X轴)采用直线滚柱导轨导向、AC伺服电机和低背隙齿轮齿条副驱动。龙门横梁及两立柱上溜板的运动(U、V、W)，采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。各钻削头的进给运动(1、2、3号轴)均采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。
4、主轴箱采用济南硕超数控生产的数控进给钻削动力头。
5、龙门移动式三维数控钻床下部有平板链式排屑器、排屑器上装有水泵及冷却液过滤循环装置。
6、液压系统主要用于X轴定位锁紧及两侧动力头的平衡等。
7、采用PLC控制，并配备上位计算机，工件通过计算机输入和存储，操作方便。
龙门移动式三维数控钻床技术参数：
宽度：600～2000mm；
高度：400～1000mm；
*大工件长度：24m；
型式：数控进给滑台式；
数量：3；
钻孔直径：10-50；
主轴转速：120-450r/min；
轴向行程（1、3轴）：700mm；
轴向行程（2轴）：600mm；
钻孔进给速度：0-4m/min；
主轴电机功率：3x7.5 kW；
伺服电机功率：3x1.5 kW；
X轴*大行程：24m；
X轴伺服电机功率：2x3 kW；
V轴*大行程：1980mm；
U轴*大行程：980mm；
W轴*大行程：980mm；
*大移动速度：8m/min；
伺服电机功率：3x1.5kW；
控制方式：PLC；
数控轴数：8；
机床总功率：约47kW；
电机功率：2x0.75+0.45 kW；
三维钻床厂家济南硕超数控：
济南平面钻厂家硕超数控拥有20年专业数控加工设备设计、研发、制造经验，服务于钢结构、*、锅炉、立体*、电力、铁塔制造行业，潜心研究和探索数控三维钻床，数控平面钻床，数控锁口铣床，数控转角带锯床，数控集箱钻床，数控角钢生产线等数控设备的设计、制造，历经数次创新和改进，自主研发数控软件，获得多个专利证书。产品出口几十个国家地区，*销售近2000多台（线）。专业化技术服务，量身定制数控设备，及时有效的售后支持提供数控设备个性化定制服务，解决您*设备的个性加工需求，售后服务响应及时有效，解决问题快捷迅速。
如果您对以上SWD2010型龙门移动式三维数控钻床感兴趣或有疑问可以搜一下“济南时代百超”或“L5820009128 WEIXINHAO：docnc2014”了解数控三维钻床产品详情。济南三维钻厂家时代百超，您全程贴心的采购顾问。
