1/2 电缆结构参数 |
||
|
项目 |
材料 |
直径(mm) |
|
内导体 |
镀银铜包钢线 |
3.60 |
|
绝缘体 |
聚四氟乙烯(PTFE) |
8.80 |
|
外导体 |
无缝退火紫铜管 |
12.10 |
|
护套 |
PE或低烟无卤防火PE |
13.40 |
|
电性能参数 |
||
|
电容(pF/m) |
80 |
|
|
阻抗(ohm) |
50 |
|
|
速率(%) |
83 |
|
|
峰值功率(KW) |
19 |
|
|
RF峰值电压(KV) |
1.13 |
|
|
绝缘阻抗(MΩ.km) |
>5000 |
|
|
截止频率(GHz) |
12.5 |
|
|
绝缘电压(KV) |
2.5 |
|
|
内导体直流电阻(Ω/km) |
2.85/1.78 |
|
|
外导体直流电阻(Ω/km) |
3.50 |
|
|
截止频率(KV) |
5.0 |
|
|
截止频率(dB) |
>120 |
|
|
机械性能和环境性能参数 |
||
|
*小弯曲半径(mm) |
50 |
|
|
*小多次弯曲半径(mm) |
125 |
|
|
弯曲次数 |
15 |
|
|
抗拉强度(kg) |
110 |
|
|
储存温度(℃) |
-55至+85 |
|
|
安装温度(℃) |
-20至+60 |
|
|
工作温度(℃) |
-55至+85 |
|
|
|
|
衰减(驻波比1.0，电缆温度20℃)及平均功率(驻波比1.0，环境温度40℃) |
||
|
频率(MHz)br /> |
衰减(dB/100m) |
平均功率(KW) |
|
100 |
3.22 |
3.03 |
|
200 |
4.65 |
2.11 |
|
450 |
7.20 |
1.37 |
|
800 |
9.86 |
1.00 |
|
900 |
10.56 |
0.94 |
|
1000 |
11.15 |
0.88 |
|
1500 |
13.80 |
0.70 |
|
1800 |
15.55 |
0.63 |
|
2000 |
16.40 |
0.59 |
|
2200 |
17.35 |
0.56 |
|
2400 |
18.10 |
0.53 |
|
2500 |
18.50 |
0.52 |
|
3000 |
20.90 |
0.48 |

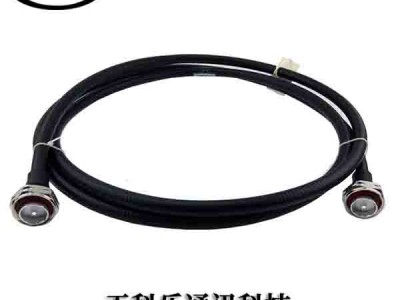

测试电缆组件是用于连接测试仪器和被测器件的一种电缆，主要用于连接射频微波测试仪器与被测器件产品的电缆。天科乐测试射频电缆组件提供了从国际的标准，为客户提供特定的测试电缆组件的解决方案。
