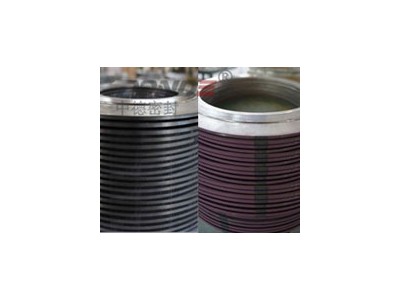

特殊材质缠绕垫片
采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料作为缠绕钢带和内外环和高纯核级石墨、膨胀聚四氟乙烯、无石棉等非金属材料缠绕而成的缠绕垫片，用于各类耐高底温，内强腐蚀，强辐射等特殊工况条件下的法兰密封。
性能特点：能在各种超高温.低温循环交变，强腐蚀和强辐射各种极端苛刻条件下保持其优良的密封性能。
使用设备:石油、*、冶金、核电、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。 |
| 缠绕垫片结构形式及代号和使用法兰类别： |
| 基本型式 |
代号 |
适用的法兰密封面 |
厚度(mm) |
| V型基本体/环 |
W型基本体/环 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
| 带内环型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
| 带定位环型 |
C或CG型 |
平面或凸面 |
| 带内环及定位环型 |
D或CGI型 |
平面或凸面 |
|
特殊材料:
1. 特殊材质缠绕垫片金属带：采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。
A. 采用厚度为0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特种钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
2.特殊材质缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及*等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
|
| 缠绕垫片各种非金属材料主要技术参数： |
| 材料 |
标识代号 |
温度 ℃ |
*大工作压力 |
适用介质 |
压缩率% |
回弹率% |
应力松驰率% |
| 膨胀石墨 |
F.G. |
-220--550 |
420 BAR |
腐蚀性介质 |
18--30 |
≥17 |
≤18 |
| 特制石棉带 |
A* |
-150--450 |
150 BAR |
般气密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 200 |
150 BAR |
腐蚀性介质 |
18--30 |
≥15 |
≤13 |
| 无石棉材料 |
NA |
-100--350 |
150 BAR |
一般气密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA |
-150--800 |
150 BAR |
特高温 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER |
-200--1090 |
150 BAR |
超高温 |
18--40 |
≥19 |
|
下表用于对常用内外环及金属缠绕钢带的材质选择：
| 材料名称 |
缩写标记 |
硬度(HB) |
极限温度(°C) |
| 碳钢（Carbon steel) |
CRS |
120 |
-40~+540 |
| 304不锈钢 |
304 |
130~180 |
-195~+760 |
| 304L不锈钢 |
304L |
130~180 |
-195~+760 |
| 316L不锈钢 |
316L |
130~180 |
-100~+760 |
| 317L不锈钢 |
317L |
|
-100~+760 |
| 321不锈钢 |
321 |
130~190 |
-195~+760 |
| 347不锈钢 |
321 |
|
-185~+760 |
| 20CB-3(ALLOY 20) |
A-20 |
|
-185~+1090 |
| HASTELLOY-B2 |
HAST B |
215 |
-185~+1090 |
| HASTELLOY-C276 |
HAST C |
|
-185~+1090 |
| INCOLOY-800 |
IN 800 |
|
-100~+870 |
| INCOLOY-825 |
IN 825 |
|
-100~+870 |
| INCONEL-600 |
INC 600 |
150 |
-100~+1090 |
| INCONEL-625 |
INC 625 |
|
-100~+1090 |
| INCONEL-X750 |
INX |
|
-100~+1090 |
| MONEL-400 |
MON |
150 |
-130~+820 |
| NICKEL-200(镍） |
NI |
|
-195~+760 |
| TITANIUM(钛) |
TI |
215 |
-195~+1090 |
※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理
※根据工况选用不同特殊材料为基体的缠绕垫温度，压力和内腐蚀性等随材料而不同。
※采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等缠绕钢带时，内环材料一般选用相等于或好于选用的缠绕钢带材料。
缠绕垫片基本体厚度公差：
| 项目 |
厚度(mm) |
公差(mm) |
| 垫片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 环厚度 |
3.0 |
&plu*n;0.25 |
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：
| |
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
内环内径
垫片内径 |
<=600 |
<=24" |
>=26" and <=34" |
&plu*n;0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
&plu*n;0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
&plu*n;1.3 |
| >1600 |
>60" |
|
&plu*n;1.6 |
| 垫片外径 |
<=600 |
<=24" |
<=24" |
&plu*n;0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
&plu*n;1.8 |
| 1600 |
>60" |
|
&plu*n;2.2 |
| 外环外径 |
|
|
>=1/2" and <=60" |
&plu*n;0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
常用金属石墨缠绕垫片主要性能参数：
| 缠绕垫片系数 |
m=2.5-4 |
| 缠绕垫片使用压力 |
≤25MPa |
| 缠绕垫片使用温度 |
-196℃-700℃(氧化性介质中不高于600℃) |
| 缠绕垫片*小预紧比压 |
y=68MPa |
|
技术标准:
1. 金属缠绕垫片的国外制造标准有:A*E B 16.20, A*E B 16.5, A*E B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有HG20610-2009 钢制管法兰用缠绕式垫片 *部欧洲体系
HG20631-2009 钢制管法兰用缠绕式垫片 *部美洲体系
GB/T4622.2-97 缠绕式垫片管法兰用垫片尺寸 国家标准
JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准
JB/T90-94 管路法兰用缠绕式垫片 机械部标准 |
