| 品牌 : | ZHIXIN/智昕 | 型号 : | 执行器 |
| 材质 : | 压铸铝合金 | 连接形式 : | 螺栓 |
| 结构形式 : | 一体化 | 公称通径 : | 30DN |
| 适用介质 : | 气体 | 压力环境 : | 标准温度范围 |
| 标准 : | 国标 | 流动方向 : | 双向 |
| 驱动方式 : | 电动 | 用途 : | 气体 |
| 类型(通道位置) : | 连接区域 | 作用对象 : | 气体 |
| 3C阀门类别 : | 国标 |

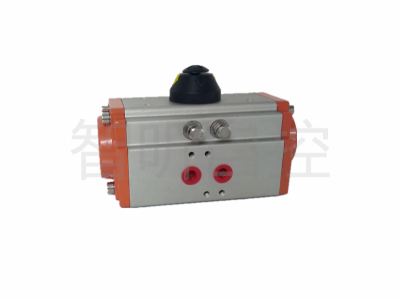

ZHIXIN/智昕气动执行器
双作用式气动执行器工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转.反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转.(如果把活塞相对反方向安装,输出轴即变为反向旋转)
单作用气动执行器工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转.在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转.(如果把活塞相对反方向安装,弹簧复位时输出轴即变为反向旋转)
ZHIXIN/智昕气动执行器
气动执行器选用
选用气动执行器时,在已确定阀门的扭矩上再增加安全值,水蒸气或非润滑的液体介质增加25%安全值；非润滑的浆料液体介质增加30%安全值；非润滑的干气介质增加40%安全值；非润滑用气体输送的颗粒粉料介质增加60%安全值；对于清洁,低摩擦的润滑介质增加20%安全值(上述安全值为本公司理论推荐,仅供参考). 双作用式执行器选用示例 当控制一个需要扭矩200Nm的球阀,气源压力只有0.5MPa,介质为非润滑的水蒸气,考虑到安全因素,增加25%安全值等于250Nm,按双作用输出扭矩表查找气源压力0.5MPa,然后沿该列垂直查找等于或相近的扭矩数据,选268Nm,再沿该行向左查找其型号,选择AT125型.
