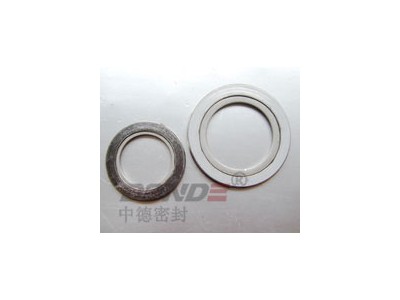

带内环金属缠绕垫片
内环一般采用和缠绕钢带相同材料符合管道介质耐腐蚀要求通常优于管道或法兰的材料， 根据标准要求先将金属缠绕带固定在内环上然后用金属缠绕带与石墨、石棉、聚四氟乙烯、无石棉等非金属缠绕带不断相互交替重迭螺旋缠绕而成，在末端用点焊方式将金属带固定。内环又叫加强环以避免缠绕垫片的散圈。
性能特点：带内环金属缠绕垫片利用内环的控制使垫片得到*大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。般用在中低压的榫槽面和平面或凹凸面的法兰中
使用设备:石油、*、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。 |
| 缠绕垫片结构形式及代号和使用法兰类别： |
| 基本型式 |
代号 |
适用的法兰密封面 |
厚度(mm) |
| V型基本体/环 |
W型基本体/环 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
| 带内环型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
| 带外环型 |
C或CG型 |
平面或凸面 |
| 带内环及外环型 |
D或CGI型 |
平面或凸面 |
|
材料:
1.带内环金属缠绕垫片金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200
2. 带内环金属缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及*等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
|
| 缠绕垫片各种非金属材料主要技术参数： |
| 材料 |
标识代号 |
温度 ℃ |
*大工作压力 |
适用介质 |
压缩率% |
回弹率% |
应力松驰率% |
| 膨胀石墨 |
F.G. |
-220--550 |
250 BAR |
腐蚀性介质 |
18--30 |
≥17 |
≤18 |
| 特制石棉带 |
A* |
-150--450 |
100 BAR |
般气密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 250 |
100 BAR |
腐蚀性介质 |
18--30 |
≥15 |
≤13 |
| 无石棉材料 |
NAF |
-100--350 |
100 BAR |
一般气密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA |
-150--800 |
100 BAR |
特高温 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER |
-200--1090 |
100 BAR |
超高温 |
18--40 |
≥19 |
|
下表用于对内环及缠绕金属的材质选择：
| 材料名称 |
缩写标记 |
硬度(HB) |
温度(°C) |
| SUS 304 |
304 |
130~180 |
-195~+550 |
| SUS 316L |
316L |
130~180 |
-100~+550 |
| SUS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215 |
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150 |
-130~+820 |
| 钛 |
TI |
215 |
-195~+1090 |
缠绕垫片基本体厚度公差：
| 项目 |
厚度(mm) |
公差(mm) |
| 垫片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 环厚度 |
3.0 |
&plu*n;0.25 |
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：
| |
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
内环内径
垫片内径 |
<=600 |
<=24" |
>=26" and <=34" |
&plu*n;0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
&plu*n;0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
&plu*n;1.3 |
| >1600 |
>60" |
|
&plu*n;1.6 |
| 垫片外径 |
<=600 |
<=24" |
<=24" |
&plu*n;0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
&plu*n;1.8 |
| 1600 |
>60" |
|
&plu*n;2.2 |
| 外环外径 |
|
|
>=1/2" and <=60" |
&plu*n;0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
常用金属石墨缠绕垫片主要性能参数：
| 缠绕垫片系数 |
m=2.5-4 |
| 缠绕垫片使用压力 |
≤25MPa |
| 缠绕垫片使用温度 |
-196℃-700℃(氧化性介质中不高于600℃) |
| 缠绕垫片*小预紧比压 |
y=68MPa |
|
技术标准:
1. 金属缠绕垫片的国外制造标准有:A*E B 16.20, A*E B 16.5, A*E B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有HG20610-2009 钢制管法兰用缠绕式垫片 *部欧洲体系
HG20631-2009 钢制管法兰用缠绕式垫片 *部美洲体系
GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家标准
JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准
JB/T90-94 管路法兰用缠绕式垫片 机械部标准 |
