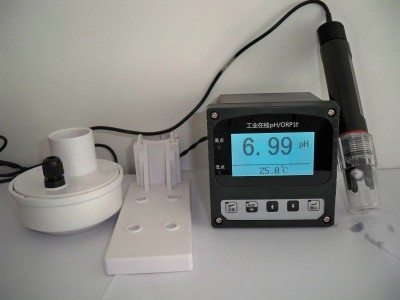

工业pH/ORP 计（以下简称仪表）是带微处理器的水质在线监测仪。该仪表配置不同类型的pH（或ORP）电极，广泛用于电厂、石油*、冶金电子、采矿业、造纸业、生物发酵过程、*、食品饮料、环保水处理等各个行业，对水溶液的pH（酸碱度）值或ORP（氧化还原电位）值和温度值进行连续监测和控制。如电厂补给水、饱和水、凝结水、一般工业水、生活用水和废水。
仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；电极多种自动标定方式。
根据用户需要可提供【流通式】【沉入式】【管道式】【法兰式】等多种形式安装流程的pH（或ORP）电极。
二结构特征和工作原理
2.1结构特征：
整套测量系统主要由仪表（二次仪表）和pH（或ORP）电极（一次仪表）两部分组成，pH（或ORP）电极接触被测水溶液，仪表显示水溶液的pH（或ORP）值和温度值及工作状态。
2.2工作原理：
仪表由信号测量、运算、显示、网络通讯及面板指令等组成。pH和温度的变送阻抗变换，将pH变为59.16mV/pH（25℃）低阻信号；将NTC变换为电压信号。
仪表与pH（或ORP）电极配套，实现对溶液酸碱度的pH（或ORP）值监测，传感器是由pH（或ORP）玻璃电极和甘汞（或Ag/AgCl）参比电极组成的电池，依据能斯特方程产生与溶液pH值相关的电位差：Ex=Eo＋SpH。
该电位差经具有高输入阻抗的前置放大器放大，热敏元件送出对应温度值的信号，两组信号被放大后经A/D转换，通过I/O接口芯片，经单片微处理器运算后在显示屏上醒目显示。
|
技术参数 |
||
|
测量项目 |
pH |
ORP |
|
测量范围 |
0~14pH |
-1999mV~1999mV |
|
分辨率 |
0.01pH |
1mV |
|
*度 |
&plu*n;0.05pH |
&plu*n;1mV |
|
稳定性 |
≤0.02pH/24h |
≤1mV/24h |
|
标准液 |
6.86/4.00/9.18或 7.00/4.00/10.00 |
任意标准液 |
|
校 正 |
两点自动校正 |
输入校正 |
|
校正范围 |
零点&plu*n;1.45pH，斜率&plu*n;30% |
|
|
显 示 |
高亮LCD显示 |
|
|
控制方式 |
Hi/Lo两组独立继电器控制输出 |
|
|
报警指示 |
两组报*显示高点、低点状态 |
|
|
继电器负载 |
*大交流220V，5A阻性负载 |
|
|
信号输出 |
4~20*隔离信号输出，*大负载为500Ω |
|
|
输入阻抗 |
≥1×1012Ω |
|
|
电 源 |
220VAC，50Hz |
|
|
功 率 |
5W |
|
|
外形尺寸 |
96*96*110mm |
|
|
开孔尺寸 |
86*86mm |
|
|
安装方式 |
配电箱开孔安装 |
|
|
重 量 |
0.60Kg |
|
|
工作环境 |
环境温度：-5～55℃ 空气相对湿度：≤90% 除地球磁场外周围无强磁场* |
|
