产品简介
飞纳得小电机保护器JFY-713是一款智能型电动机综合保护器，采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二． 飞纳得小电机保护器JFY-713主要功能
1、 电流显示：可显示三相平均电流和A、B、C三相电流。
2、 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调,提供五条反时限曲线。
3、 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
三．技术指标
|
型 号 |
单位 |
说 明 |
|
|
JFY-713 |
|||
|
额定电流设定范围 |
0.5～10 |
A |
|
|
电流量程 |
15 |
A |
|
|
电流测量精度 |
&plu*n;1% |
- |
|
|
定时限保护动作时间 |
0.1～20 |
秒 |
|
|
反时限曲线 |
无 |
- |
|
|
电源电压 |
AC 170V～450V |
V |
|
|
触点容量 |
3A/440VAC |
- |
纯阻性负载 |
|
使用环境 |
温度-10℃～50℃，湿度≤85%，无凝露 |
- |
|
四．操作指南
一、怎样查看A、B、C三相电流？
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
二、怎样设置电动机额定电流值？
长按“Sel”键2秒，液晶显示“电流设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
三、怎样从告警（保护）状态恢复？
当发生过载、缺相等告警时，会在显示屏上闪烁显示“过载”、“缺相”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
四、怎样设置参数？
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。内部
参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂 设定 |
单位 |
备注 |
|
|
过载保护类 |
F11 |
电动机额定电流 |
JFY-713 |
0.5-10 |
5 |
A |
这个参数可以直接长按Sel键设定。 |
|
F13 |
过载动作时间 |
0.1 – 60.0 |
3.0 |
秒 |
|
||
|
F23 |
缺相动作时间 |
0.1 – 20.0 OFF |
2.0 |
秒 |
|
||
|
附加功能类 |
F61 |
上电延时 |
0 – 999 |
0 |
秒 |
通电若干秒后再吸合继电器，相当于一个时间继电器功能 |
|
|
|
End |
退出设置状态 |
- |
||||
■ 基本工作原理
电流检测
通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY-701. JFY-713只有定时限模式，JFY-702、704、706、708可通过设置参数F12选择定时限或反时限模式。
定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-702、704、706、708均提供5 条反时限曲线，见下表：
|
过载倍数 |
反时限曲线(F12) |
|||||
|
1 |
2 |
3 |
4 |
5 |
0 |
|
|
1.1 |
930.2 |
1860.5 |
2790.7 |
3720.9 |
4651.2 |
F13 (定时限)
|
|
1.2 |
296.3 |
592.6 |
888.9 |
1185.2 |
1481.5 |
|
|
1.5 |
87.1 |
174.3 |
261.4 |
348.6 |
435.7 |
|
|
2 |
34.5 |
69.0 |
103.5 |
138.1 |
172.6 |
|
|
3 |
12.7 |
25.3 |
38.0 |
50.6 |
63.3 |
|
|
4 |
6.7 |
13.4 |
20.1 |
26.9 |
33.6 |
|
|
5 |
4.2 |
8.4 |
12.6 |
16.7 |
20.9 |
|
|
6 |
2.9 |
5.7 |
8.6 |
11.5 |
14.3 |
|
|
7 |
2.1 |
4.2 |
6.3 |
8.4 |
10.4 |
|
|
8 |
1.6 |
3.2 |
4.8 |
6.4 |
7.9 |
|
|
|
以上为过载动作时间(单位:秒) |
|||||
缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流小于0.5A时，不进行缺相检测，防止在电机断电状态产生误动作。
自动恢复
保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、缺相、三相不平衡等故障时，继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。
例如F51=3，F52=15，F53=60，其效果是：发生故障继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。
时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。

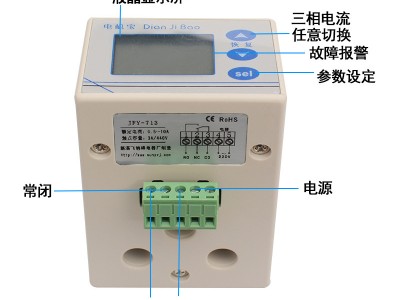

1. 电动机的三根相线分别穿过A、B、C三个孔
2. 电源接220V或380V都可以，保护器在交流170-450V范围内都可正常工作。如果条件许可，建议尽量使用220V电源。
3. 端子1为内部继电器常开点，2为常闭点，3为公共点。保护器在断电状态下，内部继电器是在释放状态，1、3断，2、3通，通电后，继电器立即吸合（如果启用了时间继电器功能，则延时吸合，见参数F61），1、3通，2、3断，控制接通电动机电源。当发生过载、缺相等故障时，继电器释放，断开电动机电源。
