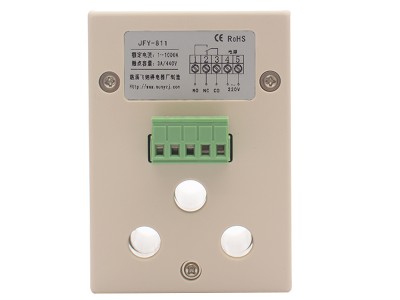

一、 飞纳得电机智能保护器JFY-811产品概述
飞纳得电机智能保护器JFY-811是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二、 飞纳得电机智能保护器JFY-811主要功能
l 电流显示
l 过载保护
l 欠载保护
l 缺相保护
l 三相不平衡保护
l 自动恢复
l 故障电流锁定
l 内置时间继电器功能
三、 主要技术指标
|
指 标 |
型 号 |
单位 |
|
JFY-811 |
||
|
额定电流设定范围 |
1～1000 |
A |
|
电流量程 |
1000 |
A |
|
电流测量精度 |
&plu*n;1% |
- |
|
电源电压 |
AC 220V |
V |
|
触点容量 |
3A/440VAC（纯阻性负载） |
- |
四、 操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置（整定电流）
长按“Sel”键2秒，显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂 设定 |
单位 |
备注 |
|
|
过载保护类 |
F11 |
电动机额定电流 （整定电流） |
JFY-811 |
1～999 |
20 |
A |
这个参数可以直接长按Sel键设定 |
|
F12 |
反时限曲线 |
0 - 5 |
1 |
- |
0表示定时限，1-5为反时限，请参见工作原理说明，JFY-801无此参数 |
||
|
F13 |
定时限动作时间 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0时起作用 |
||
|
欠载保护类 |
F14 |
欠载动作点 |
0 - 80 |
20 |
% |
电流低于额定电流（F11）的设定百分比时，产生欠载告警 |
|
|
F15 |
欠载动作时间 |
0.1-60 OFF |
5.0 |
秒 |
“OFF”表示关闭欠载保护功能， |
||
|
F16 |
堵转电流 |
3.0-10.0 |
5.0 |
倍 |
电流为F11的5倍时认为发生堵转 |
||
|
F17 |
堵转动作时间 |
0.1-60.0 OFF |
5.0 |
秒 |
堵转超过5秒时，会触发保护动作 |
||
|
F18 |
启动时间 |
0.0-60.0 |
0 |
秒 |
启动时用来避过过载预警 |
||
|
F19 |
外接互感器电流比 |
1-200 |
1 |
- |
|
||
|
缺相和三相不平衡类 |
F21 |
三相不平衡动作点 |
1 – 50 |
20 |
% |
|
|
|
F22 |
三相不平衡动作时间 |
0.1 – 60.0 OFF |
5.0 |
秒 |
缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能 |
||
|
F23 |
缺相动作时间 |
0.1 – 60.0 OFF |
2.0 |
秒 |
|||
|
自动恢复类 |
F51 |
自动恢复次数 |
0 - 10 |
1 |
次 |
F51设为0表示不允许自动恢复;设为UNL为无限次恢复 具体设置方法参见工作原理说明
|
|
|
F52 |
自动恢复间隔时间 |
0.1 – 99.9 |
15.0 |
分钟 |
|||
|
F53 |
重复故障间隔时间 |
1 - 999 |
60 |
分钟 |
|||
|
附加功能类 |
F61 |
上电延时 |
0 – 999 |
0 |
秒 |
通电若干秒后再吸合继电器，相当于一个时间继电器功能 |
|
|
|
End |
退出设置状态 |
- |
||||
五、 基本工作原理
l 电流检测
通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY-801只有定时限模式，JFY-802、JFY-808可通过设置参数F12选择定时限或反时限模式。
1. 定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
2. 反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-802、808均提供5 条反时限曲线，见下表：
|
过载倍数 |
反时限曲线(F12) |
|||||
|
1 |
2 |
3 |
4 |
5 |
0 |
|
|
1.1 |
930 |
1861 |
2791 |
3721 |
4651 |
F13 (定时限)
|
|
1.2 |
296 |
593 |
889 |
1185 |
1482 |
|
|
1.5 |
87 |
174 |
261 |
349 |
436 |
|
|
2 |
35 |
69 |
104 |
138 |
173 |
|
|
3 |
13 |
25 |
38 |
51 |
63 |
|
|
4 |
6.7 |
13 |
20 |
27 |
34 |
|
|
5 |
4.2 |
8.4 |
13 |
17 |
21 |
|
|
6 |
2.9 |
5.7 |
8.6 |
12 |
14 |
|
|
7 |
2.1 |
4.2 |
6.3 |
8.4 |
10 |
|
|
8 |
1.6 |
3.2 |
4.8 |
6.4 |
7.9 |
|
|
|
以上为过载动作时间(单位:秒) |
|||||
l 欠载保护
当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），继电器断开，切断电动机电源。此功能默认关闭，需要时请设置参数F15。
负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。
l 三相不平衡保护
三相不平衡率的定义为：任一相电流与三相平均电流差值的*值，取其中的*大值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。
负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
l 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。
l 自动恢复
自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障停机后，过15分钟自动恢复（F52=15），这样可以重试3次(F51=3)，如果故障重复发生3次以上，并且重复故障的间隔时间短于60分钟(F53=60)，则锁定在停机状态，则需要人工恢复(按“5”键或断电)。
如果不需要自动恢复功能，只要将F51设为0。
