一、 产品概述

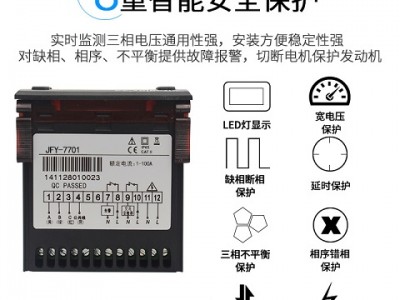

本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，高亮度LED显示，通过外置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当电动机发生故障时，接触器继电器断开，切断电动机电源，同时告警继电器闭合。
二、 技术特性
l 主要功能
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3. 欠载保护：当发生欠载时，切断电动机电源。
4. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
5. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
6. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
7. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
8. 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
l 技术指标
|
指 标 |
型 号 |
单位 |
说 明 |
|
JFY-7701 |
|||
|
额定电流设定范围 |
1～100 |
A |
|
|
电流测量精度 |
&plu*n;1% |
- |
|
|
定时限保护动作时间 |
0.1～20 |
秒 |
|
|
电源电压 |
AC 220V |
V |
|
|
触点容量 |
3A/440VAC（纯阻性负载） |
- |
纯阻性负载 |
|
使用环境 |
温度-30℃～70℃，湿度≤85%，无凝露 |
- |
|
