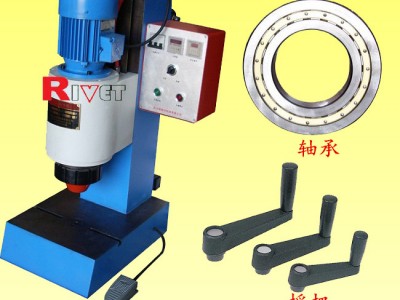

JM12TQ (气动径向铆接机)
机器特点:
■中型台式气动铆接机设计
■*大铆接直径Φ12mm(实心钢铆钉)
■汽压驱动,无级调压
■旋转部分外罩安全保护
■可预留气压同步夹具接口
■大方形升降台,大行程可升降动力头
■人体工学外形设计,操作轻松方便
JM12TQ
适用范围:汽摩配件、电子产品,*、建筑及日用五金等
可加高\加长\加宽改装
JM12TQ是汽动类中型径向台式气动铆接机,除应用有国际先进的11瓣梅花径向铆接技术外,同时采用丝杆升降式动力头(机头部分不固定),台面具有夹具梯形槽,工作台中心孔径与主轴轴线同轴,可用于夹具定位。电控部分加装数显时间继电器,数显计数器,方便操控。气压元件全部采用进口件,质量可靠,另外增加双向调速阀,方便铆接参数调整,气路加装气雾润滑和气体滤水功能。由于采用径向结构,铆接工件表面美观,铆接过程稳定无晃动。
技术参数:
▲铆接铆钉直径范围 Φ2mm~Φ12mm
▲*大铆接压力 20Kn
▲铆头*大工作行程 30mm
▲铆头到工作台*大距离 170mm
▲机头升降距离 170mm
▲工作台中心定位孔直径 Φ16
▲喉深 160mm
▲铆头伸出长度 标准50mm
▲工作台尺寸 360mm×500mm
▲功耗 0.75Kw
▲外形尺寸 730mm×500mm×1030mm
▲机床净重 280Kg
▲气源要求 压力4-5kgf/cm2 流量0.05立方米/分钟
