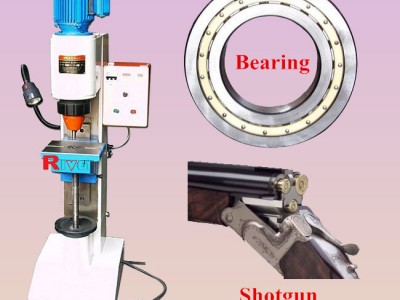

J* (径向铆接机)
机器特点:
■中型立式设计
■*大铆接直径Φ9mm(实心钢铆钉)
■液压驱动,无级调压
■旋转部分外罩安全保护
■可预留液动同步夹具油口
■方形升降台,大行程,手柄锁定
■铆接时间随意设定,手动、自动任意切换
■人体工学外形设计,操作轻松方便
J*
适用范围:汽摩配件、五金工具、矿山机械、*、航天航空产品等。
可加高\加长\加宽改装
J*是液压类中型径向铆接机,除应用有国际先进的11瓣梅花径向铆接技术外,该机加大了工作台面,并具有夹具梯形槽,工作台中心孔径与主轴轴线同轴,可用于夹具定位。液路加装单向调节阀,有效控制铆接速度。工作台部分应用大行程丝杆升降系统,有效实现机床粗调。电控部分加装数显时间继电器、数显计数器,方便操控。由于采用径向结构,铆接工件表面美观,铆接过程稳定无晃动。
技术参数:
▲铆接铆钉直径范围 Φ2mm~Φ9mm
▲*大铆接压力 14Kn
▲油泵允许*大输出压力 2.5MPa
▲铆头*大工作行程 30mm
▲铆头到工作台*大距离 245mm
▲工作台升降距离 245mm
▲工作台中心定位孔直径 Φ16mm
▲喉深 135mm
▲铆头伸出长度 标准50mm
▲工作台尺寸 260mm×230mm
▲功耗 0.92Kw
▲油泵电机转向 顺时针(俯视)
▲外形尺寸 730mm×490mm×1470mm
▲机床净重 350Kg
