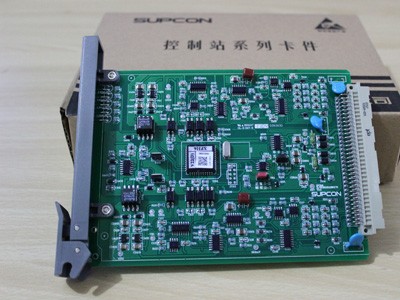

热电阻信号输入卡是一块智能型，*于测量热电阻信号，可冗余的4路A/D转换卡，每一路可单独组态并可以接收ｐｔ１００，ｃｕ５０两种热电阻信号。
卡件技术指标
型号 ＸＰ３１６
５ｖ供电电源 ５ｖDV，Ｉｍａｘ<３５ｍＡ
２４ｖ供电电源 ２４ｖDC，Ｉｍａｘ<３0ｍＡ
是否支持冗余 支持
输入回路
通道数 4路
信号类型 热电阻信号，组态可选
滤波时间 组态可选
分辨率 15Bit 带极性
输入阻抗 1MΩ
隔离方式 光电隔离，分组隔离
500VAC1min(现场侧和系统侧)
隔离电压 250 VAC1min（组组之间）
共模抑制比 ≥１１０ｄＢ
串模抑制比 >４０ｄＢ
断线检测 具有断线检测功能
ＥＭＣ指标
抗电快速脉冲群* &plu*n;１０００Ｖ
抗浪涌冲击* &plu*n;２０００Ｖ
抗射频电磁波* １０Ｖ/ｍ
抗静电放电* 空气放电&plu*n;８ＫＶ，接触放电&plu*n;６ＫＶ
间接放电&plu*n;８ＫＶ
信号测量范围及精度
信号类型 测量范围 精度
Ｐｔ１００热电阻 （－１４８－８５０）℃ &plu*n;０．２%ＦＳ
ＣＵ５０热电阻 （－５０－１５０）℃ &plu*n;０．５%ＦＳ
