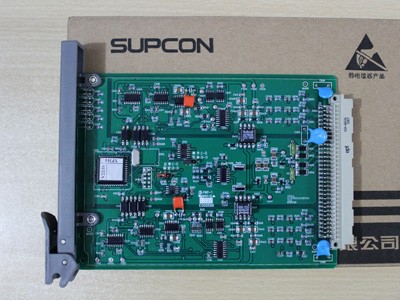

电压信号输入卡是智能型带有模拟量信号调理的6路模拟信号采集卡，每一组可单独组态并接收各种型号的热电偶以及电压信号，将其调理后再转换成数字信号并通过数据转发卡送给主控卡。
卡件技术指标：
型号 XP314
卡件电源 5V供电电源 5vＤＣ， Ｉｍａｘ<３０ｍＡ
24V供电电源 ２４ｖＤＣ，Ｉｍａｘ<３０ｍＡ
是否支持冗余 支持
输入回路
通道数 ６路
信号型号 电压信号 热电偶信号 组态可选
滤波时间 组态可选
分辨率 １５ｂｉｔ，带极性
输入阻抗 １ＭΩ
隔离方式 光电隔离，分组隔离
500VAC 1min (现场测和系统测)
隔离电压 250VAC 1min （组组之间）
共模抑制比 大信号> 100dB,小信号>130DB
串模抑制比 大信号50DB，小信号60DB
断线检测 热电偶信号具有断线检测功能
EMC指标
抗电快速脉冲群* &plu*n;1000V
抗射频冲击* &plu*n;2000V
抗射频电磁波* 10V/m
空气放电&plu*n;8KV，接触放电&plu*n;6KV
抗静电放电* 间接放电&plu*n;8KV
信号测量范围及精度
信号类型 测量范围 精度 其它
B型热电偶 （0-1800）℃ &plu*n;02%FS
Ｅ型热电偶 （－200-900）℃ &plu*n;02%FS
Ｊ型热电偶 （-40-750）℃ &plu*n;02%FS
Ｋ型热电偶 （-200-1300）℃ &plu*n;02%FS 冷端补偿误差&plu*n;1℃
Ｓ型热电偶 （-200-1600）℃ &plu*n;02%FS
Ｔ型热电偶 （-100-400）℃ &plu*n;02%FS
毫伏 （0-100）MV &plu*n;02%FS
毫伏 （0-20）MV &plu*n;02%FS
标准电压 （0-5）V &plu*n;02%FS
标准电压 （1-5）V &plu*n;02%FS
